NE555倍壓電路,升壓電路

來源:本站原創   作者:佚名   時間:2016-1-13  點擊:1595
圖片簡介

NE555倍壓電路,升壓電路,NE555 Step-up converter

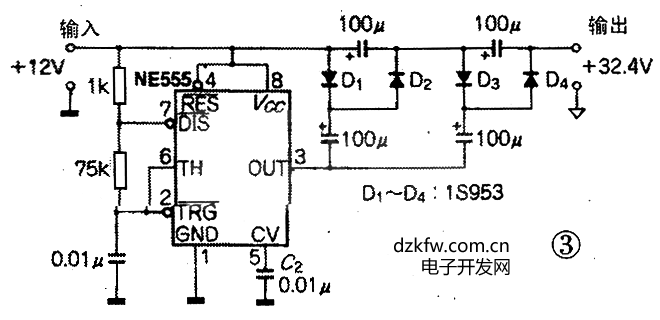

僅用定時器Ic555構成電荷泵.就可獲得N倍電源電壓的高電壓,這就是用二極管和電容器組成的倍壓整流電路。基本電路如圖1(略).為兩個二極管和兩個電容器的組合單元。在555電荷泵的輸出端接人這個單元,如圖2,就構成二倍壓電路.可得到供電電壓2倍的輸出電壓。理論上,串聯N個單元就可獲得(N+1)倍的電壓。但在實際電路中,由于555的輸出電壓比供電電壓略低,且各單元二極管具有正向壓降VF.因而倍壓電路的輸出電壓比理論值低一些。例如在電源電壓為+12V時,從2倍壓至7倍壓的無負荷實際輸出電壓都會比理論值偏低。圖3是3倍壓電路。

    輸出電流容量,在3倍壓時約20mA,每增加一個單元電流下降1/2。輸出電壓隨輸出電流的增加而下降。按圖中元件值.555的振蕩頻率約950Hz。
