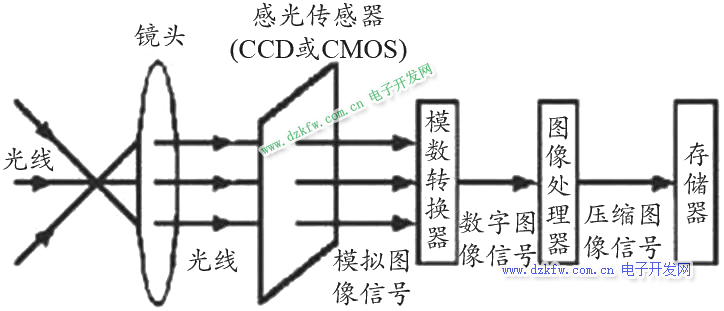

CCD（電荷耦合器件）的工作原理基于光敏元件（通常是光電二極管）將接收到的光信號轉換為電信號。具體來說：

1. 當光線通過相機的鏡頭照射到CCD上時，光敏元件開始吸收光子，并將其轉化為電子。這些電子被存儲在電荷傳感器中，即像素點。
2. 在CCD內部，每個像素由一個光敏物質和一些電子設備組成，這些設備通過電極相連，并沿著行和列分布。
3. 行電極和列電極通過電場力定期激勵，將產生的電子從每個像素按順序傳輸?shù)较乱粋�像素，并在CCD的輸出端讀取出來。
4. 讀取出的信號經過放大和濾波處理，然后被模數轉換器�叄ˋ/D）轉換為數字信號。這個轉換過程確保了圖像數據的數字化，從而可以存儲或傳輸。
5. 最后，這些圖像數據可能還會經過色彩校正、白平衡等后期處理，以適應相機所支持的圖像格式和分辨率，然后被存儲為圖像文件。

CCD的關鍵組成部分是MOS電容器�叄�它以電荷為信號，通過對金屬電極施加時鐘脈沖信號，在半導體內部形成儲存載流子的勢阱。這些勢阱用于存儲信號電荷，其深度同步于信號電壓變化，使阱內信號電荷沿半導體表面?zhèn)鬏敚�最后從輸出二極管送出視頻信號。

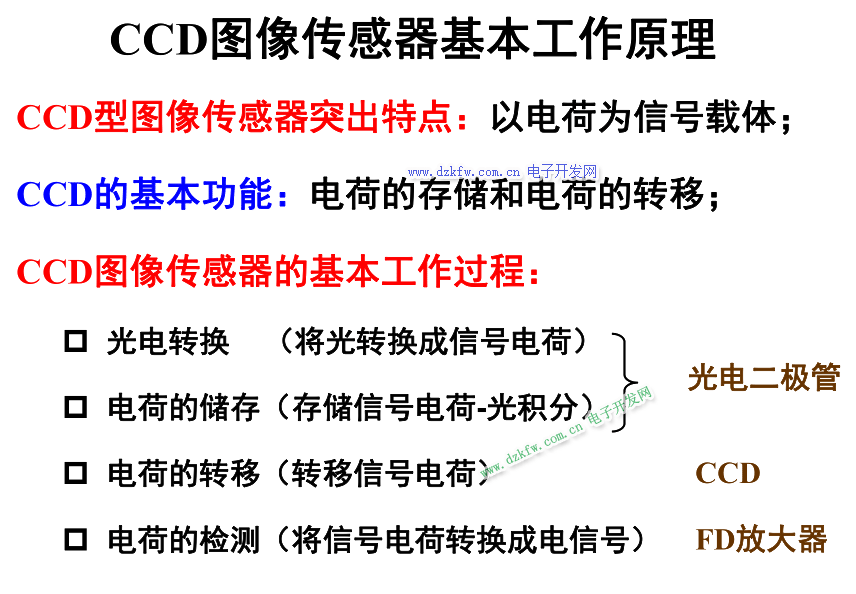

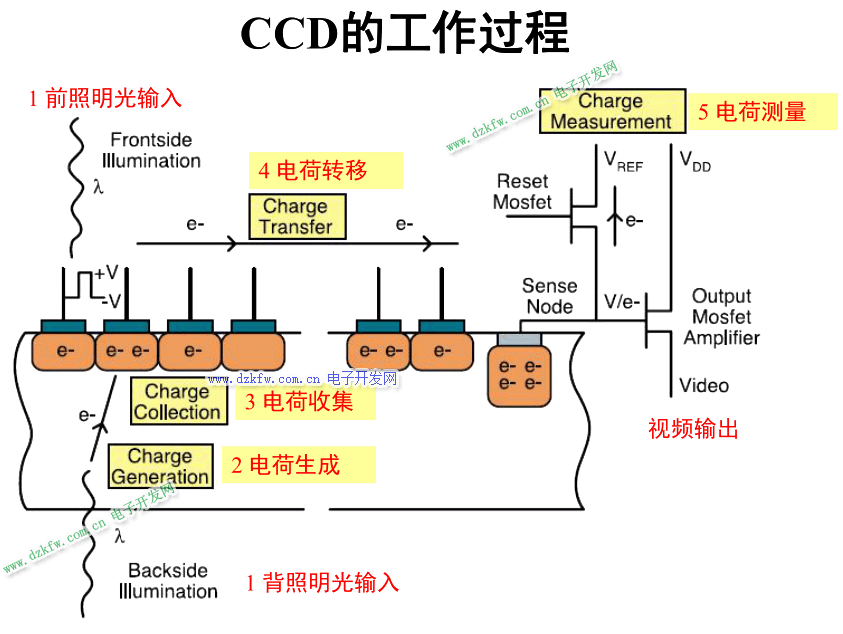

CCD圖像傳感器基本工作原理和工作過程：
