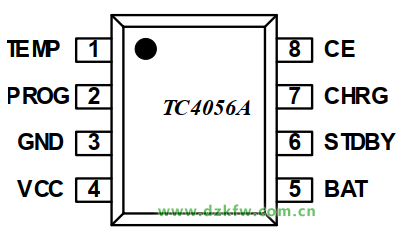

TC4056A 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。 提供固定的4.2V充電電壓。

可以監測充電電池電壓和電池溫度，這里我們不用上溫度監測，所以TEMP接地。

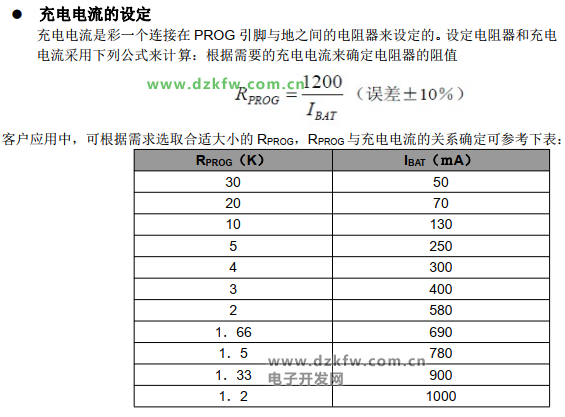

充電電流大小和PROG端的電阻大小有關。

充點終止：當 PROG 引腳電壓降至 100ｍV 以下的時間超過ｔ TERM（一般為
1.8ms）時，充電被終止。

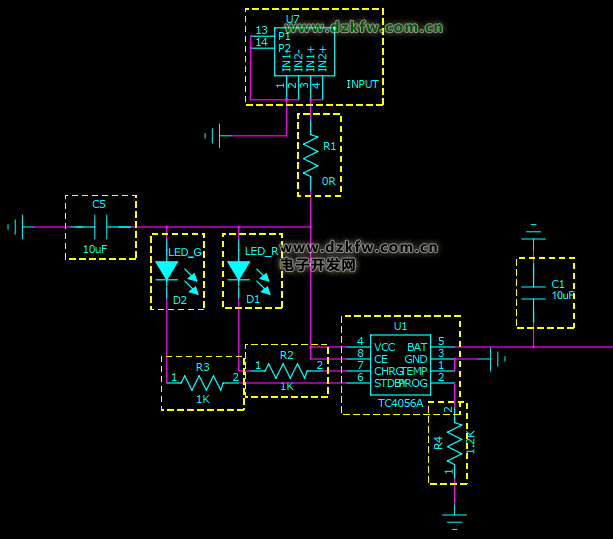

實測PROG端電阻可以為1.2K，但是芯片會發熱，但只要在140℃以內就沒關系。

所以在PCB設計上最好增加散熱過孔等等操作。此外可以增加熱耗散電阻，0.2-0.5Ω之間，能夠縮短充電時間。這里我放了0Ω。

即R1為熱耗散電阻。
