CS1237是一款高精度、低功耗模數轉換芯片，一路差分輸入通道，內置溫度傳感器和高精度振蕩器。

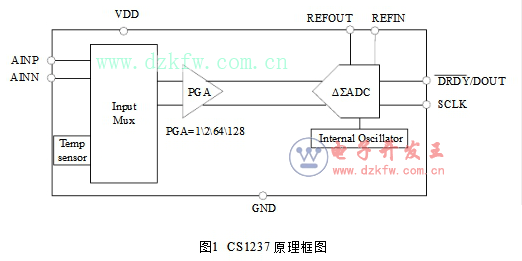

　　以下為CS1237芯片的功能框圖。

　　1、芯片功能說明

　　1） CS1237 是一款高精度、低功耗模數轉換芯片，一路差分輸入通道，內置溫度傳感器和高精度振蕩器。

　　2） CS1237的PGA可選： 1、2、64、128，默認為128。

　　3） CS1237 正常模式下的ADC 數據輸出速率可選： 10HZ、40Hz\ 640Hz\ 1.28kHz，默認為10Hz;

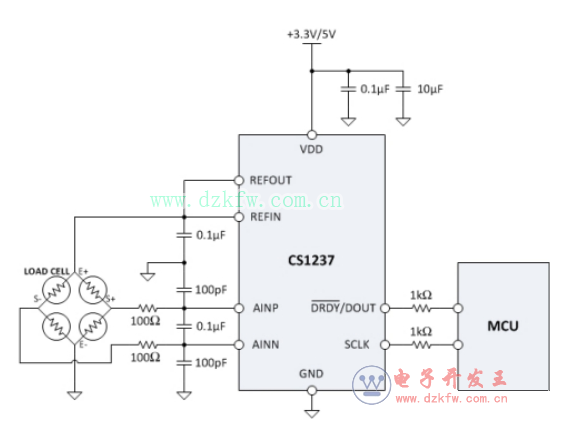

　　4） MCU 可以通過2 線的SPI接口SCLK、DRDY DOUT與CS1237 進行通信，對其進行配置，例如通道選擇、PGA選擇、輸出速率選擇等。

　　1.1芯片主要功能特性

　　1）內置晶振

　　2）集成溫度傳感器

　　3）帶Power down功能

　　4）2線SPI接口，最快速率為1.1MHZ

　　1.2ADC 功能特性

　　24 位無失碼

　　PGA放大倍數可選： 1、2、64、128

　　1路24位無失碼的差分輸入，在PGA=128時ENOB為20位（5V）\19.5位（3.3V）

　　PP噪聲：PGA=128、10HZ:180nV;

　　INL小于0.0015%

　　輸出速率可選： 10HZ、40HZ、640Hz、1.28kHz

　　帶內短功能

　　1.3芯片基本結構功能描述

　　CS1237是一款高精度、低功耗Sigma-Delta 模數轉換芯片，內置一路Sigma-De1taADC，一路差分輸入通道和一路溫度傳感器，ADC 采用兩階sigm a delta 調制器，通過低噪聲儀用放大器結構實現PGA放大，放大倍數可選： 1、2、64、128。在PGA=128時，有效分辨率可達20 位（工作在5V）。

　　CS1237 內置RC 振蕩器，無需外置晶振。

　　CS1237 可以通過DRDY，DOUT和SCIK 進行多種功能模式的配置，例如用作溫度檢測、PGA選擇、ADC 數據輸出速率選擇等等。

　　CS1237 具有Powerdown模式。

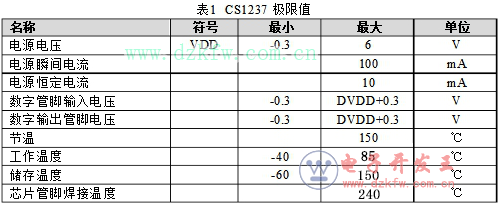

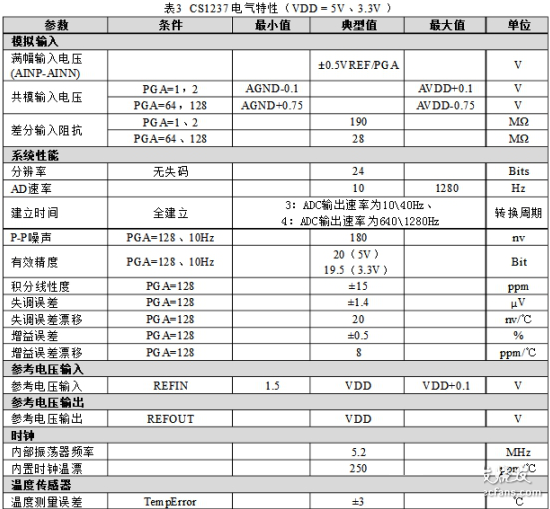

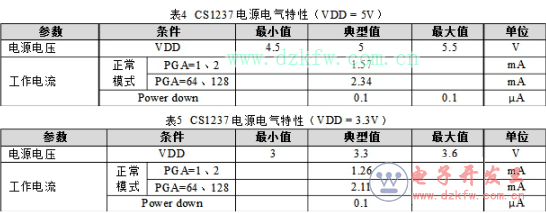

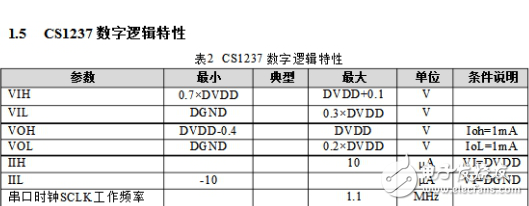

　　1.6 CS1237電氣特性

　　所有的參數測試在環境溫度-40~85℃、內置基準的條件下測試，除非有其它注明。

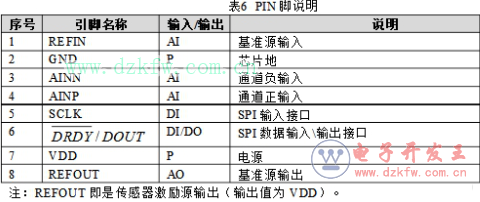

　　1.7芯片引腳

　　2.1模擬輸入前端

　　CS1237 中有1路ADC，集成了1路差分輸入，信號輸入可以是差分輸入信號AINP、AINN，也可以是溫度傳感器的輸出信號，輸入信號的切換由寄存器（ch_se［1:0］）控制，其基本結構如下圖所示：

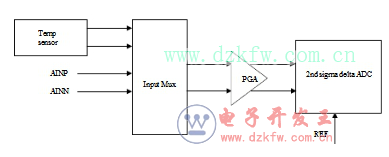

　　圖3 模擬輸入結構圖

　　CS1237 的PGA可配： 1、2、64、128，由寄存器（ga_sl［1:0］）控制;

　　基準電壓可以由外部輸入也可是內部輸出，如果要使用外部基準電壓，要先關閉內部

　　基準，內部基準控制由寄存器（refo_off控制。

　　2.2溫度傳感器

　　芯片內部提供溫度測里功能。當ah_se1［1:0］=2‘b10時，ADC模擬信號輸入接到內部溫度傳感器，其它的模擬輸入信號無效。ADC 通過測里內部溫度傳感器輸出的電壓差來推導出實際的溫度值。當ch_se［10］=2b10時，ADC 只支持PGA=1。溫度傳感器需要進行單點校正。校正方法： 在某個溫度點A下，使用溫度傳感器進行測里得到碼值Yao

　　那么其他溫度點B 對應的溫度= Yb+（273.15+A）Ya-273.15

　　A溫度單位是攝氏度。Ya 是A點對應溫度碼值。Yb是B點對應溫度碼值。

　　2.3低噪聲PGA 放大器

　　CS1237 提供了一個低噪聲，低漂移的PGA 放大器與橋式傳感器差分輸出連接，其基

　　本結構圖如下圖所示，前置抗EMI 濾波器電路R=4502，C=18pF 實現20M高頻濾波。低

　　噪聲PGA放大器通過RF1; R1; RF2 實現64倍放大，并和后級開關電容PGA組成64 和

　　128 的PGA 放大。通過pga_sel［1:0］來配置1\ 2、64\ 128 等不同的PGA。當使用PGA=1，2時，64 倍低噪聲PGA放大器會被關斷以節省功耗。當使用低噪聲PGA放大器時，輸入范圍在GND+0.75V 到VDD_0.75V 之間，超出這個范圍，會導致實際性能下降。在CAP端口處接一個內置45PF電容，與內置2k電阻RINT組成一個低通濾波，用作低噪聲PGA放大器的輸出信號的高頻濾波，同時該低通濾波器也可以作為ADC 的抗混疊濾波器。

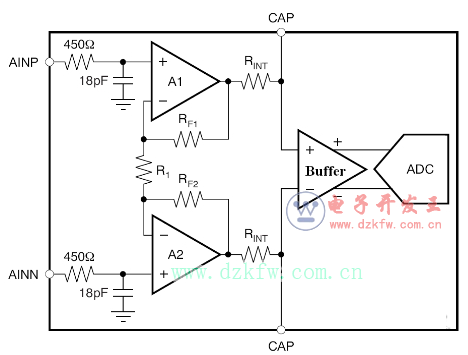

　　圖4 PGA結構圖

　　CS1237 內置Buffer，當PGA=1，2時，CS1237 使用Buffer來減少由于ADC差分輸入阻抗低帶來的問題，例如建立時間不足，增益誤差偏大等等，當PGA=64 ，128 時，CS1237 也使用Buffer 來減少由于低噪聲PGA經過RINT=2K，CNT=0.1uF的低通濾波后帶來的建立誤差，增益誤差以及內碼漂移的現象。

　　2.4時鐘信號源

　　CS1237 使用內置晶振來提供系統所需要的時鐘頻率，典型值為5.2MHZO

　　2.5復位和斷電（ POR& power down ）

　　當芯片上電時，內置上電復位電路會產生復位信號，使芯片自動復位。

　　當SCLK 從低電平變高電平并保持在高電平超過100us，CS1237 即進入PowerDwon

　　模式，此時功耗低于0.1UAO 當SCLK 重新回到低電平時，芯片會重新進入正常工作狀態。

　　當系統由Power down 重新進入正常工作模式時，此時所有功能配置為PowerDown 之前的狀態，不需要進行功能配置。
