今天，小編給大家介紹一個西門子PLC入門級應用實例，簡易機械手的控制。

下面進入正題：

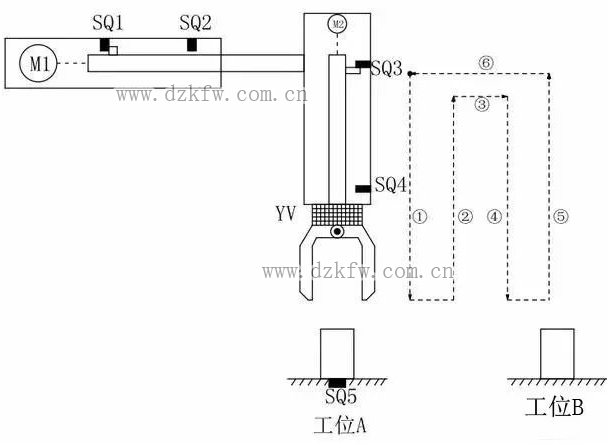

如上圖所示，M1為控制機械手左右移動的電動機，M2為控制機械手上下升降的電動機，YV線圈用來控制機械手夾緊防松，SQ1為左到位檢測開關，SQ2為右到位檢測開關，SQ3為上到位檢測開關，SQ4為下到位檢測開關 ，SQ5為工件檢測開關。

控制要求如下：

1.機械手要將工件從工位A移到工位B處；

2.機械手的初始狀態（原點條件）是機械手應停在工位A的上方，SQ1、SQ3均閉合；

3.若原點條件滿足且SQ5閉合（工件A處有工件），按下啟動按鈕，機械手按“原點→下降→夾緊→上升→右移→下降→防松→上升→左移→原點”的步驟工作。

如下圖所示：

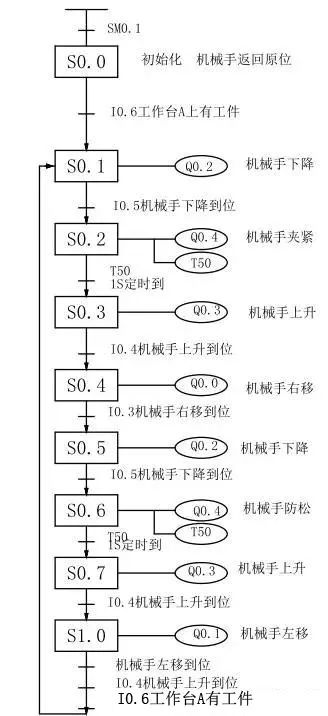

編程前理順動作如何轉移：

定義符號表：

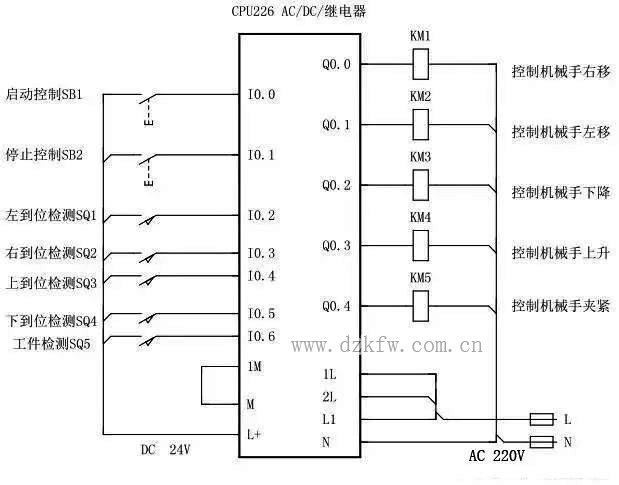

硬件的接線圖：

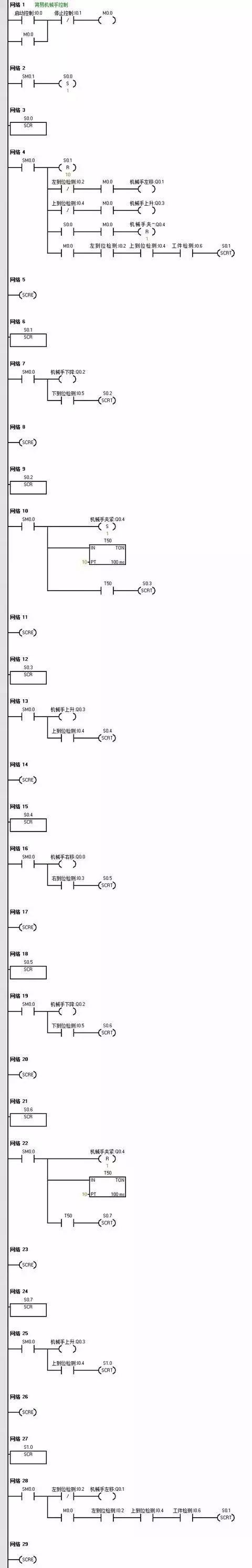

滿足所有動作的程序如下：

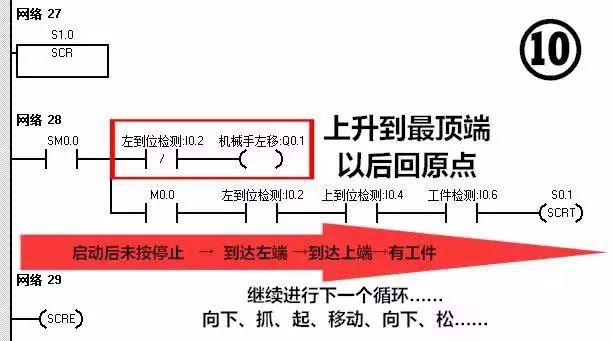

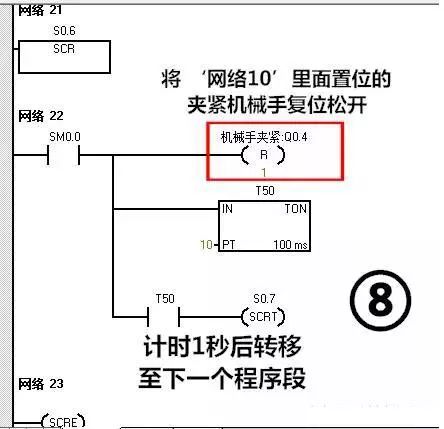

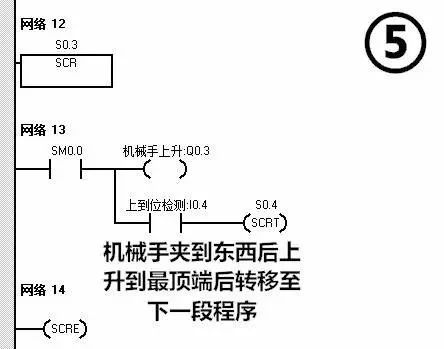

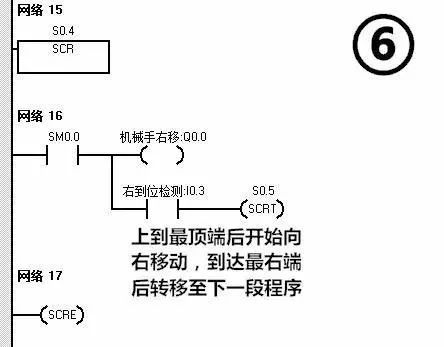

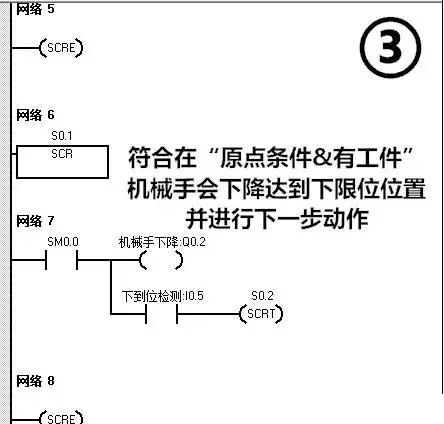

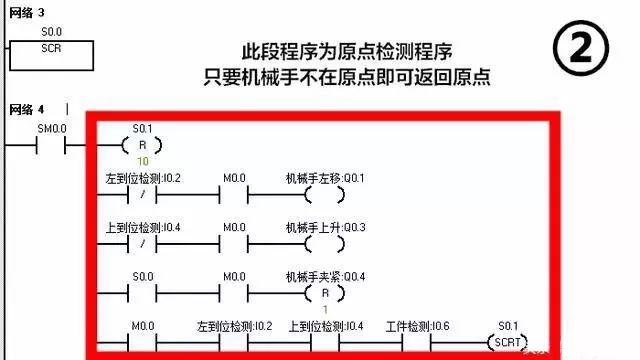

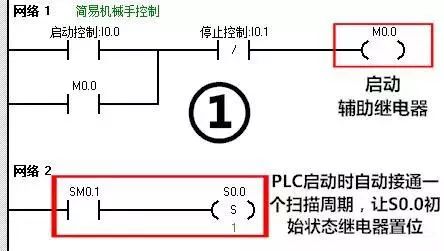

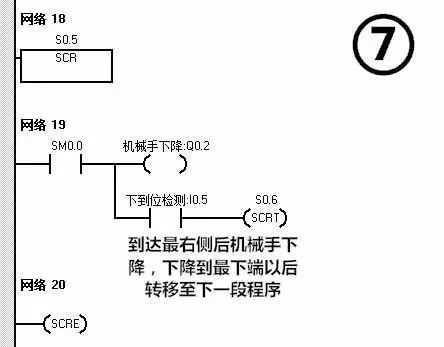

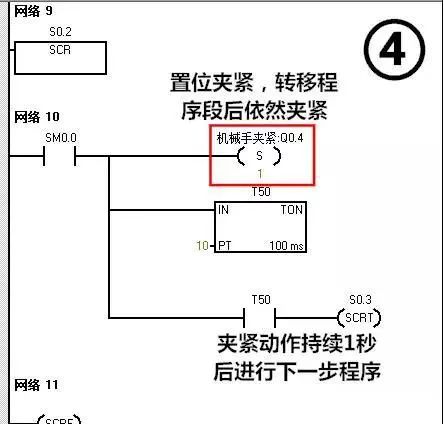

下面我們一段一段分析這個機械手是如何工作的：
