有關電動車電路的小知識，介紹了一例電動車整車電路的原理圖，電動自行車的驅動線路由三相直流永磁電機、控制器、轉把與電瓶等部分組成，具體一起來看下。

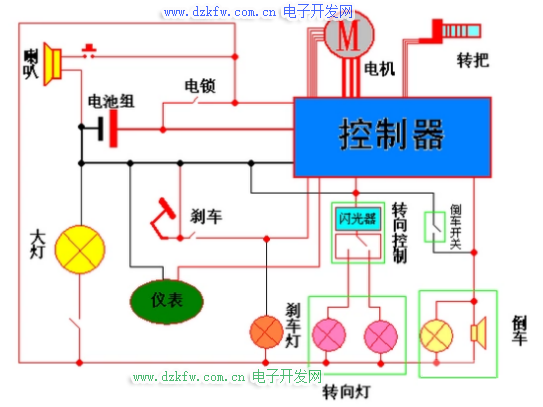

電動車整車電路原理框圖

圖1：電動車整車電路原理框圖

三相直流永磁電機、控制器、轉把與電瓶，是電動自行車驅動的主要組成部分，各部分的功能如下：

轉動轉發給控制器信號，控制器放大并輸出電流給電機，電機通過霍爾實現轉動。

現在，電車動控制器的技術已非常成熟，既可以控制器電機轉速，還可以斷電和制動。

猜你喜歡：

電動車控制器接線方法及接線圖說明

有關電動車的控制器的接線方法，附有具體的接線圖，在對電動車接線時，找到電源的正負極與電門鎖線，以及儀表線與轉把線等，然后按步驟接線就可以了。

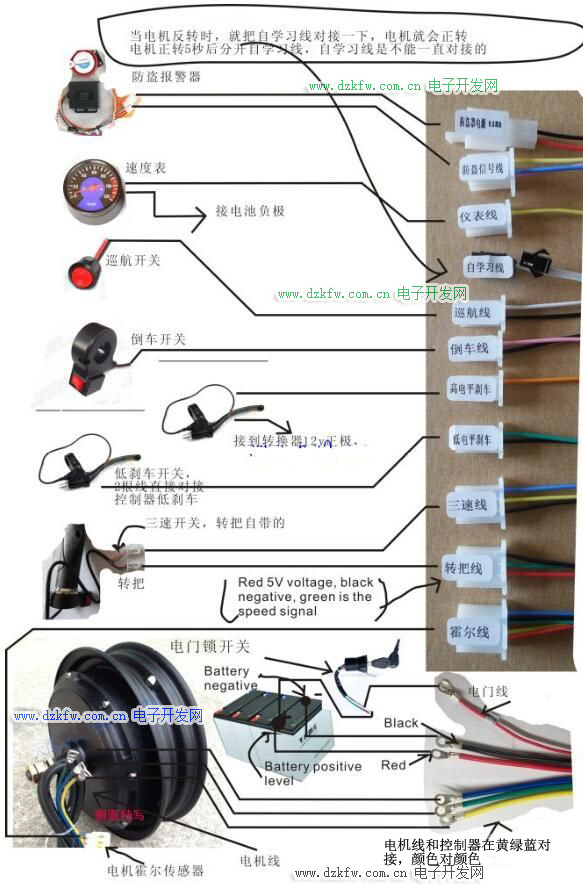

一個電動車控制器的實物接線圖
