汽車中控鎖電路工作原理

作者:佚名    文章來源:本站原創    點擊數:3395    更新時間:2018-10-15

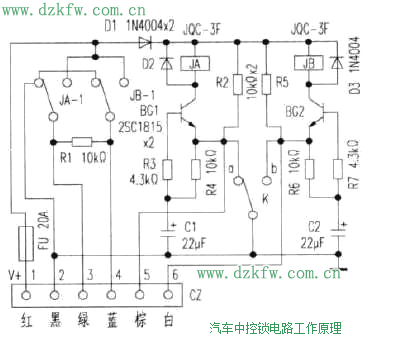

  附圖為電原理圖。
  汽車中控鎖電路工作原理圖
  汽車中控鎖電路電路原理圖 由圖可見,電路主要JA、BG1和JB、BG2及外圍阻容元件組成的兩個延時繼電器構成。假設中控鎖起始靜止?fàn)顟B(tài)為開銷狀態,換向開關K與 a點接通,BGl無偏置而截止,Cl無充電,JA也不吸合。BG2因e極開路也截止,電源通過R5、R6向C2充電至接近+12V。 當按下主控鎖時,換向開關K接通b點,C2經R7、BG2的b“極迅速放電,使BG2導通,JB吸合,JBl常開觸點接通,電源由V+→藍→電機→綠→地。使其他三個電機正轉,完成鎖門動作。由于C2容量很小,瞬間即放電完畢,BG2又截止,JB斷電其觸點恢復原位。電源經R2、R4向C1充電至+12V。開鎖時,JA重復上述過程,電機反轉實現開鎖。
