PROTEL 畫總線的方法

作者:佚名    文章來源:本站原創    點擊數:2033    更新時間:2010-11-29
網絡上經常可以見到有部分網友同時會pads (power PCB) , 以及PROTEL 。他們在使用過程中比較兩個軟件的使用方法。其中最集中的問題是PROTEL 中畫總線的問題,只要一提到PADS 和PROTEL 兩者的優缺點,大部分人都會說PROTEL 畫總線不好用。其實不盡然,PROTEL 中畫總線很簡單,而且畫完后不影響網絡。畫20 條以上速度要比PSDA 不相上下。如果畫100 條以上的話那PADS 是無論如何都比不上的了。
下面是具體的步驟:

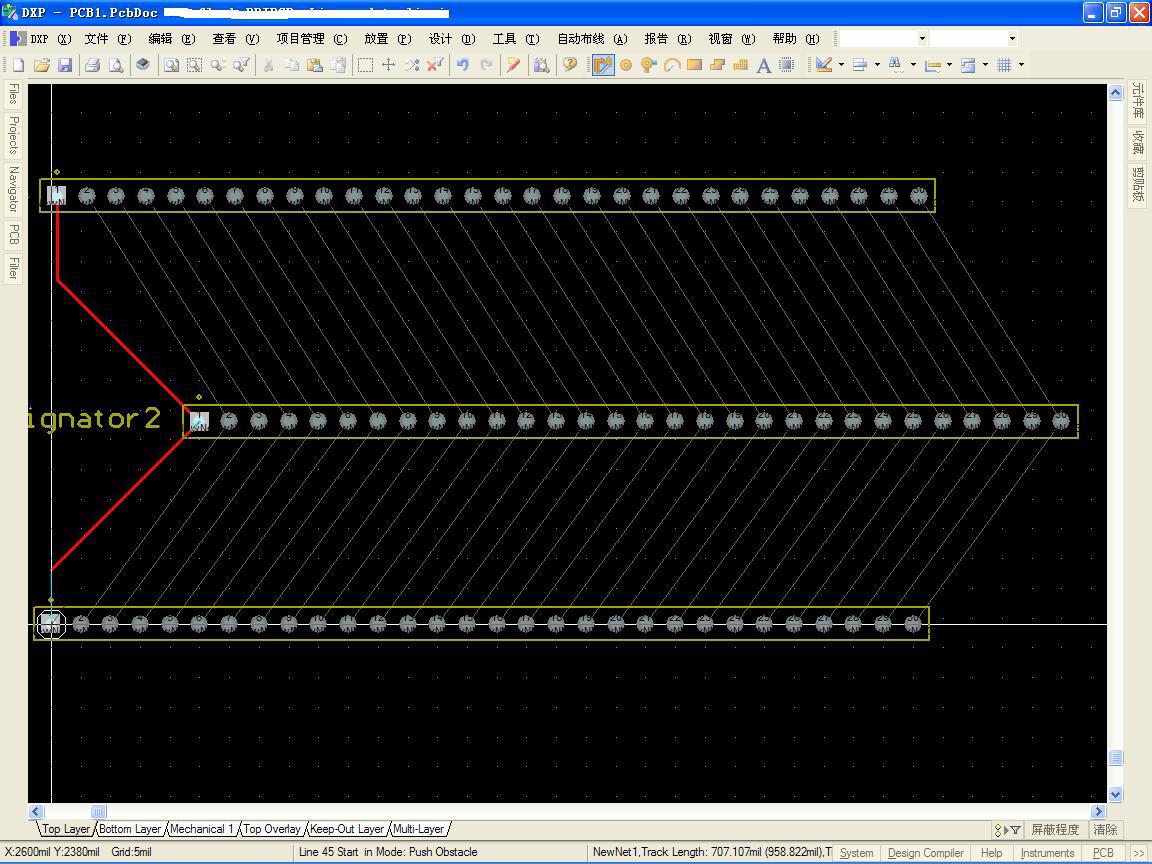

首先畫一條線。
點擊查看原始圖片

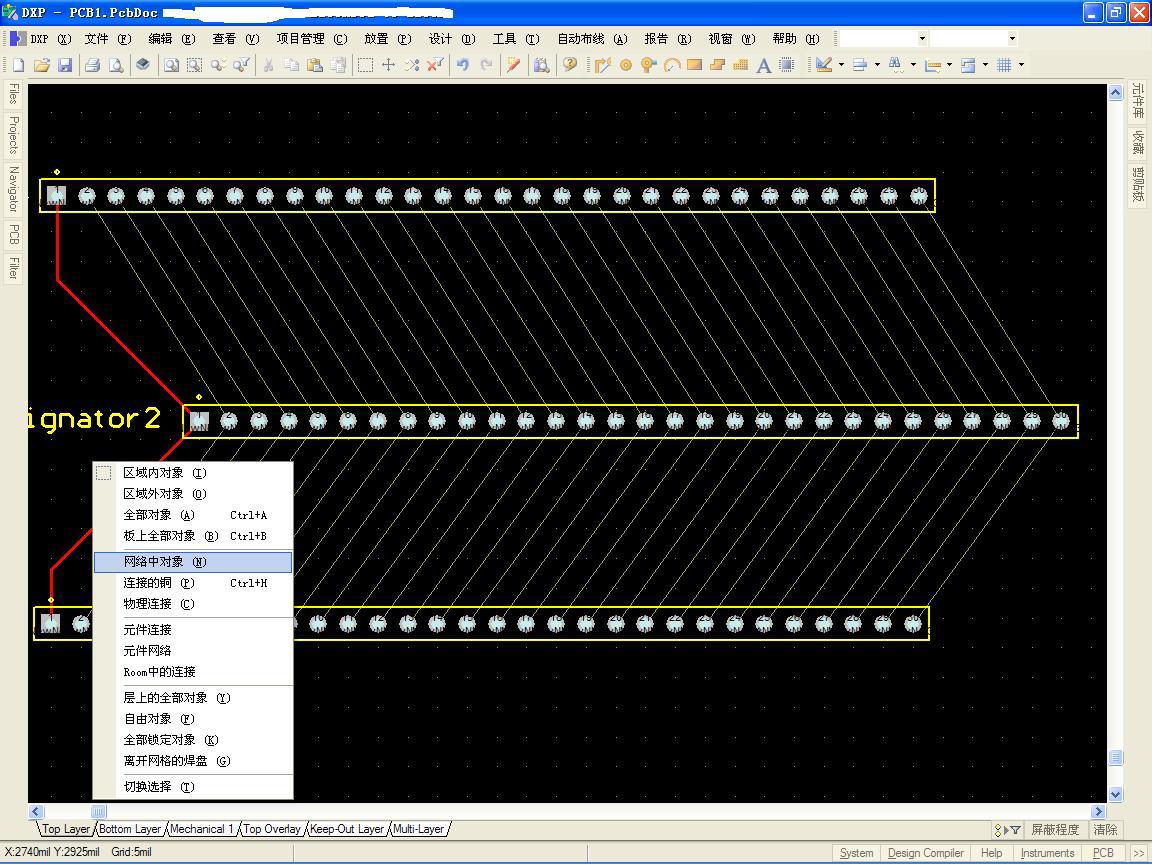

在使用快捷鍵 “S” “N” 選中網絡,如下圖
點擊查看原始圖片

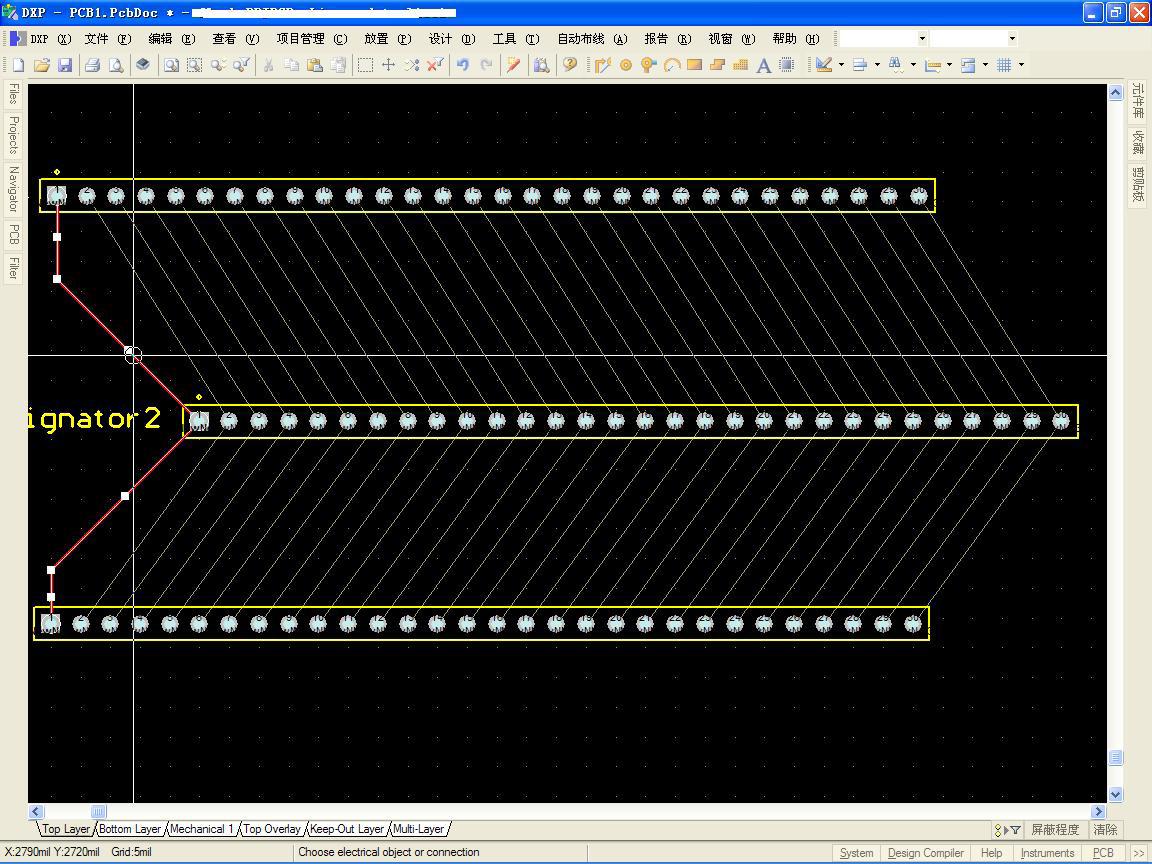

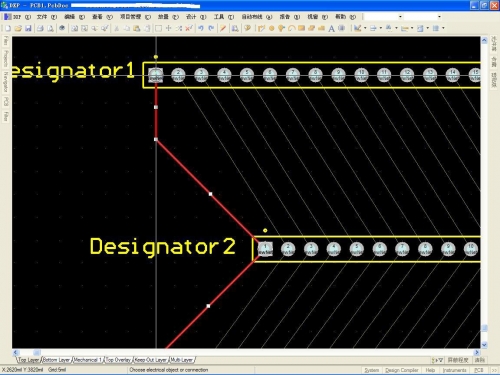

然后用快捷鍵 CTRL + C 復制 所選的線,并確定基點。
點擊查看原始圖片
點擊查看原始圖片

然后再“編輯”菜單里選“特殊粘貼”或者使用快捷鍵 “E” “A”調出特殊粘貼對話框 (不能使用工具條上的快捷圖標)如圖:

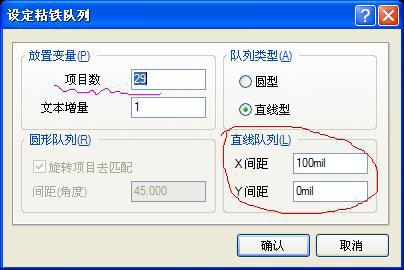

看到畫紅圈的地方嗎!一定要選中 再點“粘貼陣列” 彈出如下對話框:

項目數 填寫你要復制的總線數(一般是N-1 條,N 表示你一共有多少條總線)
在“直線隊列”中可根據你的實際情況填寫。一般來講DIP 封裝的元件管腳間的距離是100mil 。X,Y,表示你的總線是橫排還是豎排。確認吧!

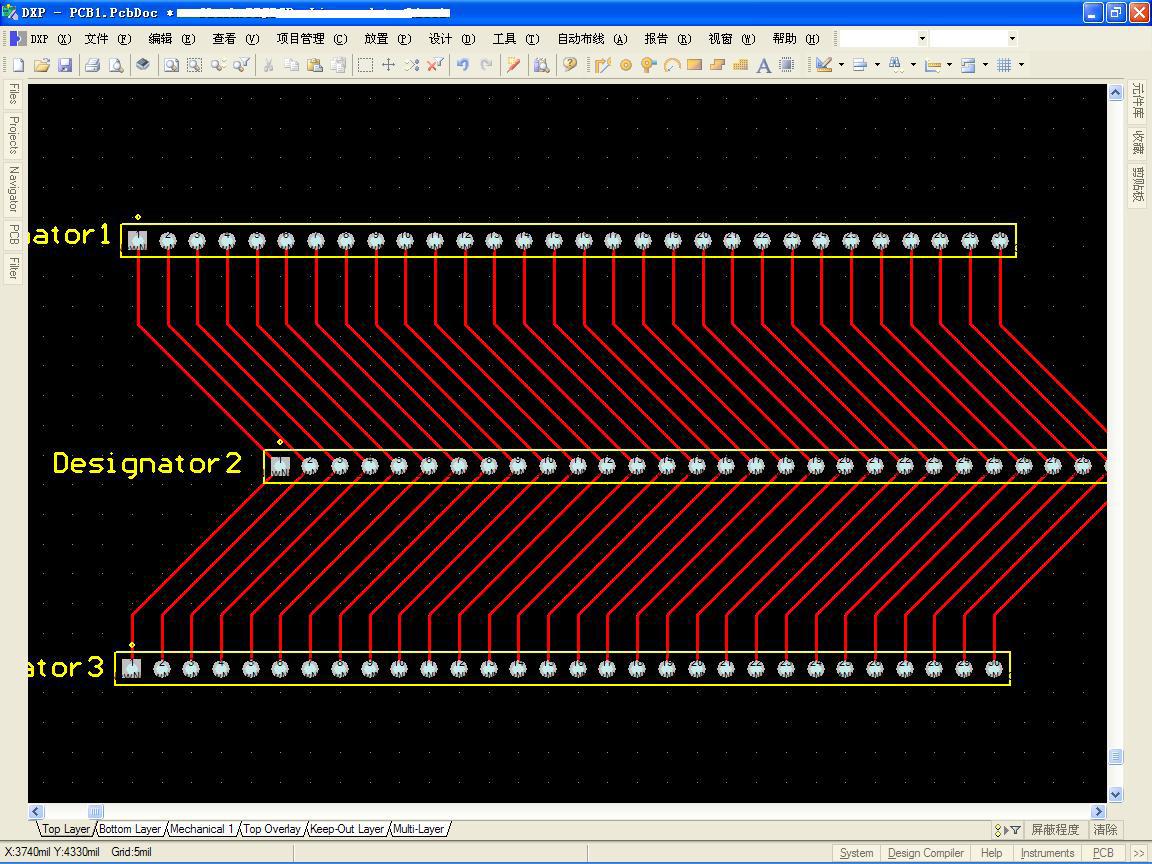

一下就完了。效果挺好
點擊查看原始圖片

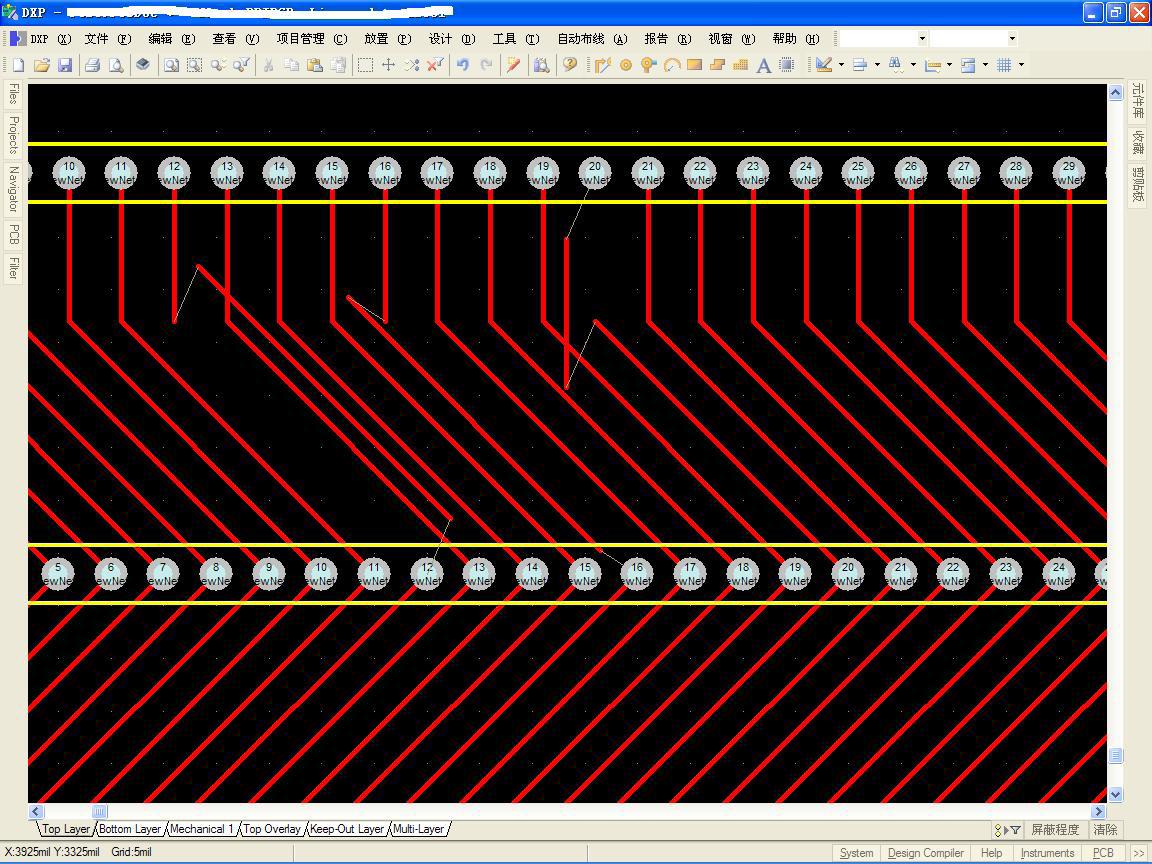

檢查一下網絡,沒問題吧,各是各的,決不影響DRC。
點擊查看原始圖片
