二極管的原理圖符號和元器件封裝

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-12-7
  二極管的種類繁多,根據應用的場合不同可以分為普通二極管、發光二極管、穩壓二極管、快恢復二極管以及二極管指示燈、由多個發光二極管構成的七段數碼管等,如圖所示。
發光二極管
發光二極管

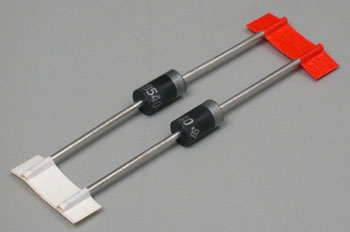

整流二極管(普通二極管)
整流二極管(普通二極管)

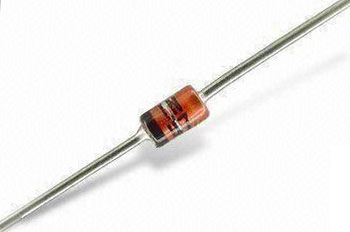

穩壓二極管
穩壓二極管、IN4148

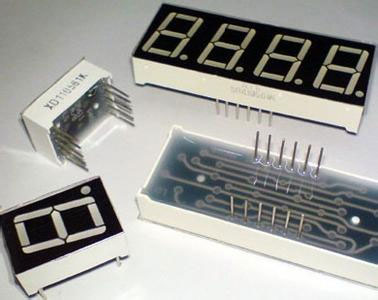

LED數碼管
LED數碼管
  原理圖中二極管元器件的常用名稱為“DIODE”(普通二極管)、“DIODE SCHOTTKY”(肖特基二極管)、“DIODE TUNNEL”(隧道二極管)、“DIODE VARACTOR”(變?nèi)荻䴓O管)和“ZENER1~3”(穩壓二極管)等,如圖F1-11(a)所示。常見的二極管封裝有“DIODE-0.4”、“DIODE-0.7”和“TO-220”,其中“DIODE-0.4”指的是普通二極管的焊盤間距為“0.4英寸”,即“10.16mm”,如圖所示。

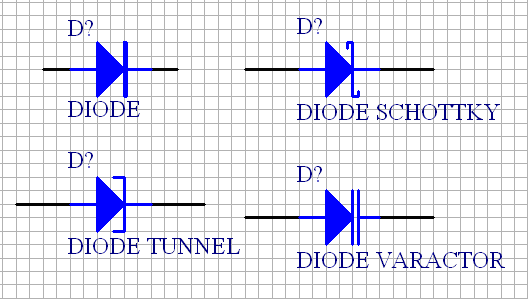

二極管的原理圖符號
二極管的原理圖符號

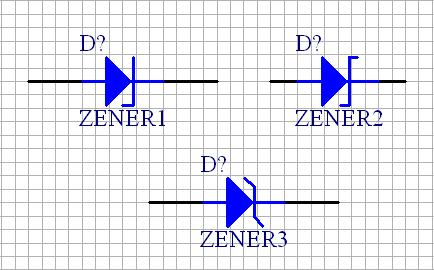

穩壓二極管的原理圖符號
穩壓二極管的原理圖符號
二極管的常用元器件封裝
二極管的常用元器件封裝

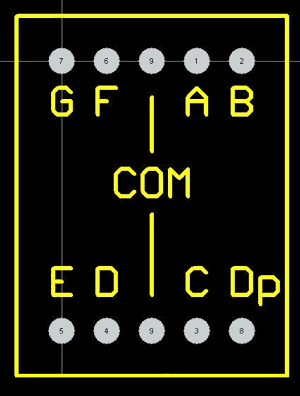

數碼管封裝
數碼管封裝
