FX2N-4AD和PLC基本單元的相連只需要用擴展線連接即可。除此之外，F(xiàn)X2N -4AD需要外接電源和外接模擬量輸入，如圖8-5所示。

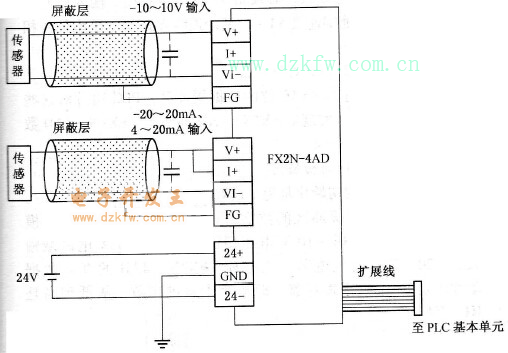

    圖8-5    FX2N -4AD接線方式

    1．電源連線

    FX2N -4AD需要外接24 V的電源，可以從PLC基本單元獲取。24+接電源正極、24 -接電源負極，GND接大地，接地電阻應小于100Ω，如沒有特殊要求可以不接。

    2．外接模擬量輸入

    輸入模擬量可以分為電壓型輸入和電流型輸入。電壓型輸入范圍是-10～10 V，電流型輸入范圍有120~ 20 mA和4~20 mA兩種。

    若是電壓型信號輸入，則將輸入的信號端連接V+，輸入信號的地端連接VI -即可。如輸入信號有屏蔽線，可將屏蔽線和FG相連。另外，可在V+和VI -之間接0.1~0.47μF的電容，濾除高頻干擾。

    若是電流型信號輸入，必須將V+和I+短接。輸入信號端連接在I+，輸入地端連接VI -，其余連線方式和電壓型信號相同。
