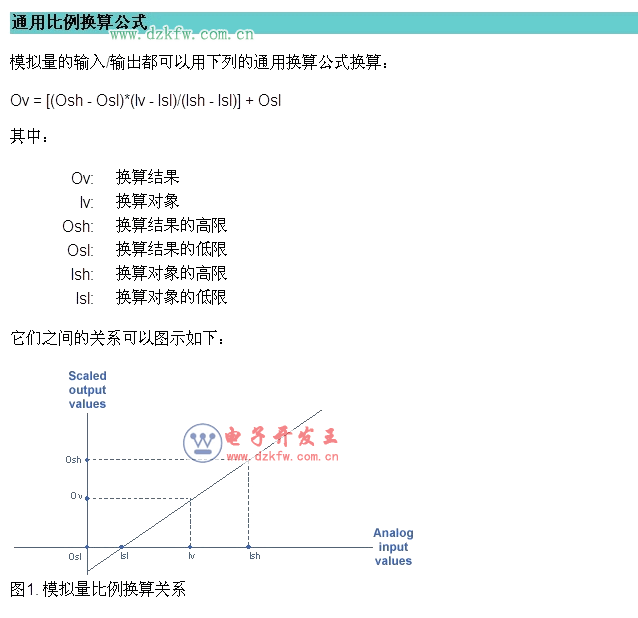

模擬量輸入轉換成數字量和把數字量轉換成模擬量輸出的公式是一樣的。下圖摘自“西門子 S7-200 · LOGO! · SITOP 參考Beta Version 1.0”。舉個例子，用4--20ma電流輸出來控制變頻器的頻率0---50hz，首先200plc的4--20ma對應的數字量是6400---32000。對應于公式Ov=pqw;
       Osl=6400;
       Osh=32000；
    Isl=0;
       Ish=50;
       Iv=輸入的頻率值（介于0--50中的數字）
