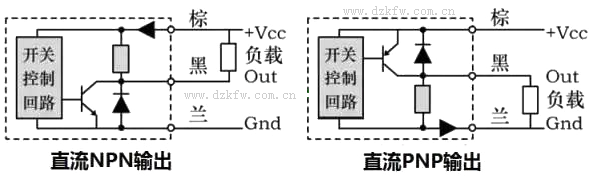

在plc的信號輸入中，我們通常會用到PNP或是NPN這兩種輸出類型的感應開關，這兩者的區別在于輸出信號類型都不一樣的，如圖所示：


對于NPN型輸出的傳感器，當有信號輸出時，則信號輸出線（黑色）與電源負極線（藍色）導通，所以輸出信號為低電平，根據電路原理，當NPN型傳感器的輸出信號接入到PLC的輸入點時，則另一端公共端M必須接高電平（即電源24V端），所以當一個NPN型的傳感器接入到PLC的輸入端時，PLC輸入端接法應使用源型接法。
對于PNP型輸出的傳感器，當有信號輸出時，則信號輸出線（黑色）與電源正極線（棕色）導通，所以輸出為高電平，則接入到PLC的輸入信號端時，公共端M就必須要要接低電平（即電源的0V），所以此時應接為漏型接法。
