夜晚學習寫作需要一盞臺燈照明。普通的白熾燈臺燈亮度會隨著電壓升降而變化，電壓低時光亮不足，電壓高時又覺得燈光太亮。那么可以做這樣一個調光電路裝在臺燈上就可以解決這樣的問題。同時將電路中的調光電位器采用帶開關的旋紐電位器，并將起始調光點設為低照度可以避免燈泡通電時受到強電流沖擊從而延長燈泡壽命。

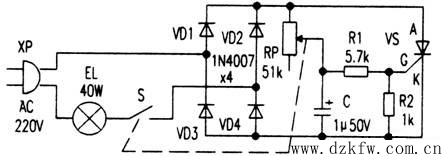

　　電路如圖所示，由電源插頭XP、白熾燈泡EL、電源開關S、整流二極管VD1～VD4、單相可控硅VS與電源構成主電路；由調光電位器RP、電容C、電阻R1與R2構成觸發電路。將XP插入市電插座，閉合S，接通220V交流電源，VD1~VD4全橋整流得到脈動直流電壓加至RP，調節RP的阻值，就能改變C的充／放電時間常數，即改變VS控制觸發角，從而改變VS的導通程度，使EL獲得0～220V電壓。RP的阻值調得越大，則EL越暗，反之越亮，達到無級調光的目的。

　　致初學者：調光電路只可用于白熾燈電路中，日光燈以及節能燈電路中不可使用
