紅外線煙霧粉塵報警器 KD9561四聲報警器音樂IC芯片

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/3/3

紅外線煙霧、粉塵報警器(陳有卿.報警集成電路和報警器制作實例.人民郵電出版社1996.2 P157~158)

煙霧是火災的前兆,工廠粉塵濃度超標能引起爆炸。根據科學界研究表明能引起爆炸的粉塵達470余種。這里介紹一種紅外線高靈敏度煙霧、粉塵報警器,它能對火災和工廠粉塵進行監視報警,具有較高的實用價值。

電路原理:

紅外線煙霧、粉塵報警器的電路見圖1紅外線發光管VD1和光敏三極管VT1組成了

紅外線煙霧、粉塵報警器

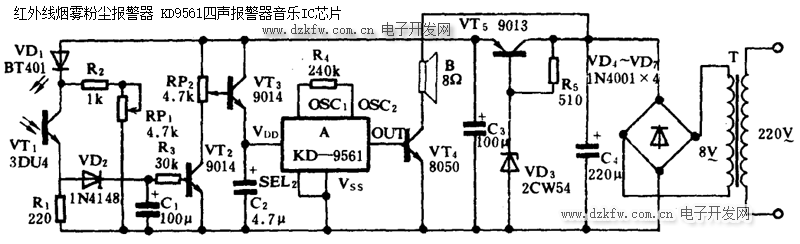

圖1 紅外線煙霧、粉塵報警器



圖2 CK/CL9561/KD9561四聲報警器音樂IC芯片

串聯反饋式感光電路,三極管VT2、VT3等組成了電子開關電路,A和VT4、B等組成了模擬聲發生器。電源部分采用市電供電,220V交流電經T降壓、VD4~VD7橋式整流、C4濾波和VT5、VD3穩壓后,輸出約5V直流電壓,作為報警控制電路電源。為減少VT5功耗和增大發音量,B回路直接從穩壓前取得電源。

當被監視的環境里空氣潔凈,無煙霧、無粉塵時,VD1以預先調好的起始電流發光,VT1因受其光照內阻降低,使得串聯電路的電流增大,此電流流過VD1使它發光強度增大,再照射到VT1,使VT1內阻變得更小,如此循環形成了強烈的正反饋過程,串聯回路的電流迅速上升到最大值。此時,負載電阻R1上產生的電壓降經隔離二極管VD2使VT2飽和導通,VT3截止,A無電不工作,B不發聲。

當被監視的環境里煙霧急驟增加或粉塵物質超標時,空氣的透光性變差使得VD1光通量減小,VT1內阻變大,串聯回路的電流隨之減小,如此循環形成了負反饋過程,最終導致VD1的電流穩定在起始電流值。此時,R1上的壓降<1.2V,VT3截止,VT3隨之飽和導通,A得電工作,B便發出響亮的報警聲來。C1為抗干擾電容,可避免短暫的煙霧或粉塵引起的報警。

元器件選擇與制作:

A用KD-9561型四聲模擬聲報警集成電路,由于將第二選聲端SEL2接低電平VSS,故它輸出的是火災發生時最能引起人們注意的消防車電笛聲。VD1用BT401型紅外發光二極管,與其光譜相適合的光敏管VT1可選用3DU4型達林頓光敏二極管。VT2、VT3用9014型硅NPN三極管,β>80;VT4用PCM=1W的8050型NPN三極管,β>100;VT5用9013型硅NPN三極管,β>150。VD2用1N4148型硅開關二極管,VD3用2CW54型硅穩壓二極管,VD4~VD7均用1N4001型硅整流二極管。RP1、RP2均用WH7型微調電阻器。R1~R5均用RTX-1/4W型碳膜電阻器。C1、C2、C3均用CD11-16V型電解電容器。B用YD100-1型8Ω、0.5W電動式揚聲器。T用220V/8V、3W優質成品電源變壓器。

制作時,VD1和VT1對距約40mm安固在一個能使煙霧和粉塵自由流動的避光透氣盒中,其余元器件焊裝在體積合適的絕緣小盒內。調節RP1使流過VD1的初始電流正好讓串聯電路產生正反饋過作用,調節RP2使報警器在規定濃度的煙霧或粉塵(可人工施放)下靈敏報警即可。
