這種多音調警報器對防盜報警、汽車倒車?yán)�叭等場合非常有用。它能發出5種不同的音調。

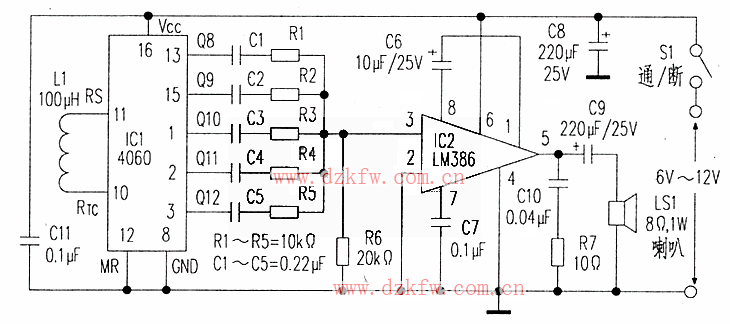

  警報器電路由CMOS振蕩器兼分頻器的4060芯片(IC1)和一級音頻放大器LM386(IC2)組成。4060用作多音調發生器．在它的輸入端用一只100μH的電感，因此其振蕩頻率大約為5MHz左右的RF信號。4060芯片本身將這RF信號分頻成音頻信號和超聲信號。不同頻率的音頻信號從4060的①、②、③、（13）和（15）腳輸出。這些音頻信號混合后送至音頻放大器IC2。放大后的輸出信號經C9連接到揚聲器LS1放聲。如果想讓聲音更響亮些。可改用功率更大的放大器IC。
  超聲信號從4060的④、⑤、⑥、⑦和（14）腳輸出，但由于超聲信號人耳聽不見．這里不使用。4060的信號輸出只使用5個音頻輸出就夠了。
    電路可安裝在普通PCB板上，并封人適當?shù)暮袃?nèi)。電路電源采用6v～12V的穩壓電源。
