臺燈觸摸開關電路與制作,lamp touch switch

關鍵字：臺燈觸摸開關電路與制作

如果給你家里的臺燈加裝一個感應式觸摸開關，在使用時不僅能給你帶來樂趣，還能使你在使用時更加方便。
　　臺燈觸摸開關電路及工作原理

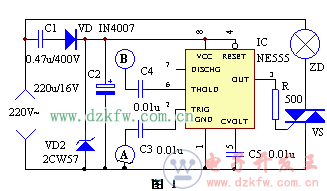

　　該裝置電路見圖1。當人手碰一下金屬觸片A，人體上的雜波信號便通過C3加到時基電路的②腳，②腳被觸發，整個觸發器翻轉，③腳輸出高電平，輸出經限流電阻R加到可控硅控制極，可控硅VS導通，ZD點亮。
　　需要關燈時，用手碰一下金屬片B，感應信號經C4加到時基電路的⑥腳，⑥腳被觸發，③腳輸出低電平，可控硅失去觸發電流而截止，電燈熄滅。電路中的C3、C4是耦合電容，又能防止因個別元件的破壞而造成的麻電現象。電路中的C1、C1、VD、VDW組成6V直流供電電源。

　　元器件選擇與制作
　　元器件清單見左表。

本電路因體積較小，可以裝在一個盒子內，電路不用調試，一般一次就能成功。
