采用555的觸摸式門鈴電路圖 555 touch-type doorbell circuit diagram

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-04-18

 本文介紹的觸摸式門鈴,用觸摸方式代替機械開關,它簡單可靠,實用有趣。

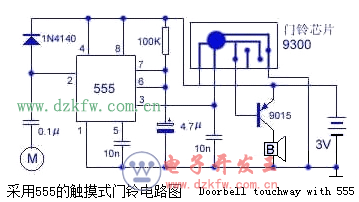

工作原理:電路原理圖如圖所示。NE555時基集成電路工作在單穩狀態,平時③腳和⑦腳均為低電平.當用手觸摸一下金屬感應片M時,人體的感應信號通過0.1μF電容加至555時基集成電路的②腳,使電路翻轉進入暫穩態,這時③腳輸出高電平直接加到門鈴芯片的觸發端,芯片被觸發并通過三極管推動揚聲器發聲。同時⑦腳也變為高電平,電源通過100KΩ電阻對4.7μF電容充電,當電容上的電壓充至2/3電源電壓時,電路又翻轉,暫穩態結束,③腳又變為低電平。待再觸摸一次M時,上述工作過程周而復始。因此每觸摸一次M,門鈴就被觸發一次。③腳上的0.01μF電容為抗干擾電容,可防止門鈴被誤觸發。


采用555的觸摸式門鈴電路圖,555 touch-type doorbell circuit diagram

觸摸式門鈴電路

元器件選擇與制作:本電路的門鈴芯片選用“叮咚”(HL9300)芯片,它每被觸發一次,盡管③腳變為低電平后,它仍可連續發出三次“叮咚”聲。如選用的是需要觸發端一直為高電平才可發聲的芯片(如音樂芯片),應適當調整⑦腳上的阻容時間常數來調整暫穩態的時間,使③腳的高電平足以使芯片發出一曲完整的音樂后才變成低電平。另外還應通電測量一下門鈴芯片推動三極管的基極電位,如靜態(不發聲)時為低電平,則改用NPN型三極管作推動管,目的是防止靜態動耗,延長電池使用壽命。觸摸片的引線太長時最好使用屏蔽線并將屏蔽層接地。本電路制作簡單,只要安裝無誤即可正常工作。本電路還可擴展為觸摸開關、觸摸報警器等實用電路。

Tags:NE555,555的觸摸式門鈴,電路圖
