低噪聲開關電源電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-04-19

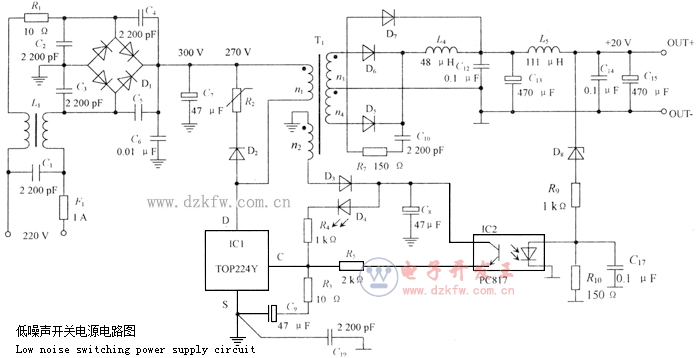

低噪聲開關電源電路圖 Low noise switching power supply circuit

低噪聲開關電源電路圖 Low noise switching power supply circuit

電路如圖所示,該電路可以獲得更大的輸出功率,只需更改部分器件。圖中左邊的電路R1,L1,D1,C1至C7是常規的共模濾波和整流電路,獲取約300 V的直流電壓供DC-DC變換電路使用;最右邊電路L5,C11等是普通的LC濾波電路;IC2,D8,R9,R10組成電壓反饋電路,形成閉環結構,穩定電源輸出電壓;中間部分是DC-DC變換器,降噪聲的關鍵是對這一部分的電路進行適當處理。
