一文看懂搖表(絕緣電阻表)的使用方法_兆歐表使用方法

作者:佚名    文章來源:網友    點擊數:    更新時間:2023/8/12

有關絕緣電阻表(搖表)的知識,搖表應該怎么用,在使用搖表進行電阻測量時,需要注意哪些問題,這里整理了搖表(絕緣電阻表)的使用方法,供大家參考。

搖表的用法

1、校表

在用搖表進行測量前,將搖表進行一次開路和短路試驗,檢查搖表是否良好。

然后,將兩連接線開路,搖動手柄,指針應指在“∞”處,然后把兩連接線短接一下,指針應指在“0”處,符合上述條件者為良好,否則不能使用。

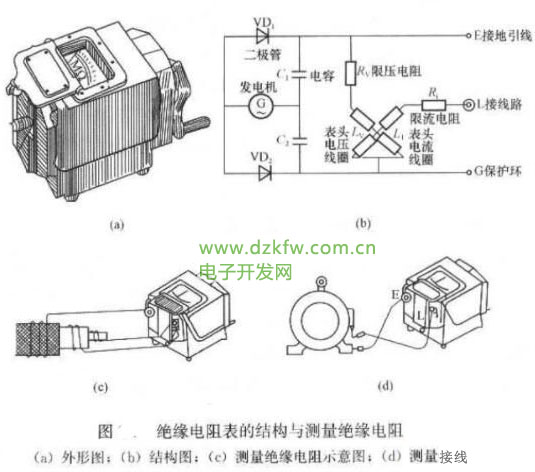

兆歐表使用方法和結構原理

2、線路斷開與放電

將被測設備與線路斷開,如果是大電容設備,還需要進行放電。

3、根據電壓等級選搖用

根據待測量設備的電壓大小,選用電壓等級符合的搖表。

4、測量及讀數

在測量絕緣電阻時,一般只用“L”和“E”端,但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時,則需要使用“G”端,并將“G”端接屏蔽層或外殼。

線路接好后,可按順時針方向轉動搖把,搖動的速度由慢而快,當轉速達到每分鐘120轉左右時(ZC-25型),保持勻速轉動,1分鐘后讀數,并且要邊搖邊讀數,不能停下來讀數。

5、拆線放電

讀數完畢,一邊慢搖,一邊拆線,將被測設備放電。

放電方法:將測量時使用的地線從搖表上取下來與被測設備短接一下即可(不是搖表放電)。
