基本觸發器：能記憶一位二進制信息的電路。

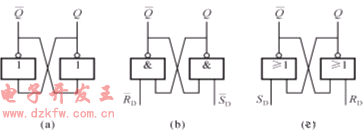

下面是能實現記憶的三種基本電路：



由第一個圖可知，Q和相互交叉連接，所以二者一定為互補輸出，Q=0時，＝1；反之也行。但是Q是0還1(是1還是0)不能人為確定，是隨機的。

為了能明確決定是記憶0信息，還是記憶1信息，電路中引入二個輸入端，RD()和SD()端。Q的狀態代表觸發器的輸出狀態。

RD()：復位端，使Q為0狀態；SD()：置位端，使Q為1狀態。

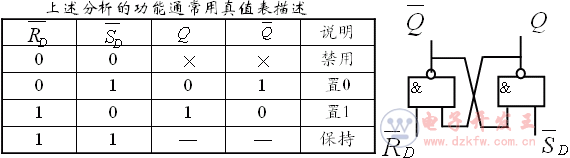

以與非門組成的基本RS觸發器為例分析其功能。和上加了非號是表示輸入低電平時，改變輸出狀態。當==1時，觸發器的狀態不變，由原狀態決定。這種情況稱觸發器為保持功能；當=0，=1時，=1，Q＝0，稱觸發器為置0功能(也稱復位)；當=1，=0時，=0，Q＝1，稱觸發器為置1功能(也稱置位)；當==0同時撤除后，Q和的狀態是0還是1將具有隨機性。所以，在實際使用時==0這種情況應避免，通常用“禁用”或“約束”表示。

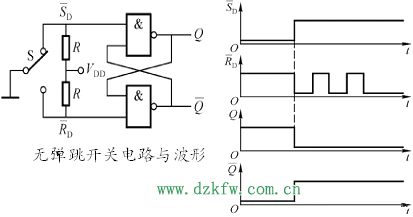

1)用基本RS觸發器實現無彈跳開關連接的說明。



2)基本RS觸發器用來組成功能完整，翻轉可靠的各種觸發器。
