簡單的計數器制作，可逆計數器電路制作


可逆計數電路

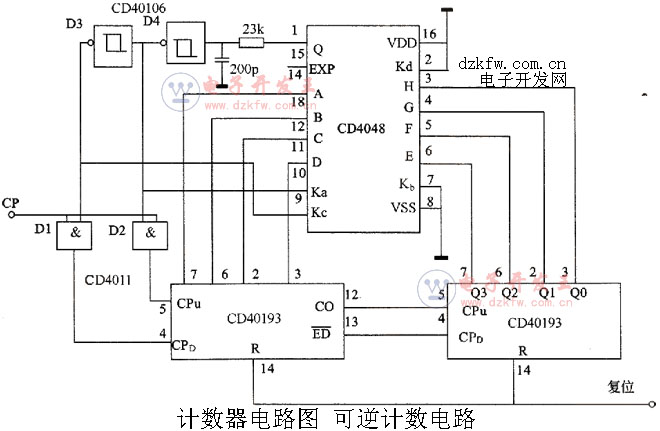

　　如圖所示是由8輸入端可擴展多功能、可預置4位二進制加/減和四2輸入與推門等組成的可逆計數電路圖，常用于D／A的波形合成器中。
　　在圖中，CD4011的Dl和D2控制CD40193的加減控制端CPu和CPu，而CD4048控制端的狀態又與CD40193的狀態有關。當CD40193進行加計數時，CD4048輸出端Q為低電平狀態，控制端Ka-Kd狀態為1001，門為“與”門，當加計數到全“1”時，Q變?yōu)楦唠娖綘顟B(tài)，CPD也隨之變?yōu)楦唠娖綘顟B(tài)，開始減計數。此時，CD4048的控制端Ka－Kd狀態為0011，門變?yōu)椤盎颉遍T，當減計數到全“0”時，Q變?yōu)榈碗娖綘顟B(tài)，又開始加計數。如此反復進行循環變化，永不溢出
