同心式繞組的特點是：在q個線圈中，線圈的節距不等，有大小線圈之分，大線圈總是套在小線圈的外面，線圈的軸線重合，所以稱為同心式。

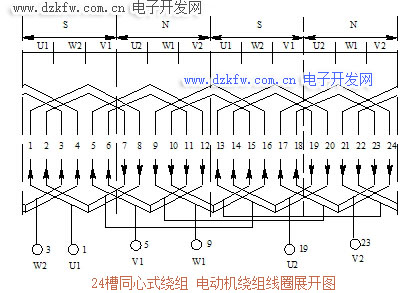

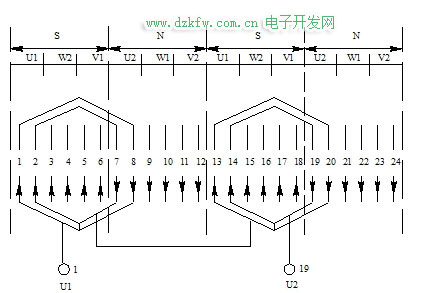

若將上述電機保持圖5-11中的各相的槽號及各相的電流不變，極距τ、每極每相槽數q、 槽距角α都不變，而改成同心式連接。首先組成線圈，U相： 1-8組成一個節距等于7的大線圈，2-7組成一個節距等于5的小線圈，同樣，13-20組成大線圈，14-19組成小線圈。同心的大小線圈套在一起順著電流方向串聯起來，構成一相繞組。如圖所示。


V相： 5-12組成一個節距等于7的大線圈，6-11組成一個節距等于5的小線圈，同樣， 17-24組成大線圈，18-23組成小線圈。
W相： 9-16組成一個節距等于7的大線圈，10-15組成一個節距等于5的小線圈，同樣， 21-4組成大線圈，22-3組成小線圈。
