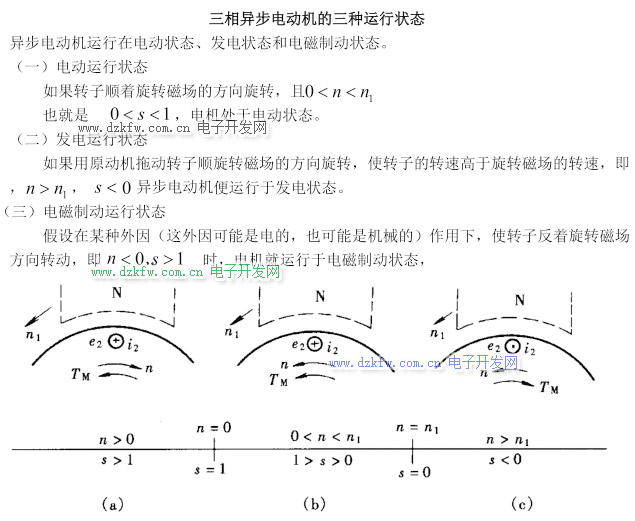

三相異步電機的三種運行狀態是指電動狀態、倒拉反轉狀態和回饋制動狀態。
定子繞組產生旋轉磁場轉速為n,轉子輸出轉速n1,(n-n1)與n的比值稱為轉差率s。
①電動狀態下電機拖動負載旋轉,是電動機主要的運行狀態。此時n>n1,n-n1>0,轉差率s 0<s<1。
②倒拉反轉狀態,如吊車提升重物由于提升力不足,電機被負載倒拉反轉。此時n1<0,而n-n1>>0,轉差率 s>1。
③回饋制動狀態,如吊車下降重物過重,反被重物拉動加速,此時n1>n,n-n1<0,轉差率 s<0。
回饋制動狀態 電動狀態 倒拉反轉狀態
────────────┴─────────────┴————————→S
0 1
