日常工作中，遇到一臺三相異步電機，往往這樣問，這臺電機是幾極的？比如是2極、4極、6極、8極……然后可以通過它的極數判斷它的額定轉速。

    那么電機的極數和轉速有什么關系呢？

    電機的極數是指每相線圈在定子圓周內均勻分布的磁極數。磁極都是成對出現，N極和S極，所以一臺電機的極數最少是2極。極數越多，轉速越低，極數越少，轉速越高。

    轉速和極數的關系可通過公式：n=60f/p計算。

n：轉速。

60：60秒，我們平時所說的這臺電機的轉速多少，是指這臺電機每分鐘旋轉的周數，也就是 60秒旋轉的周數。

f:電網頻率，我國為50HZ。

p：電機極對數，2極電機，對數是1；4極電機，對數是2；8極電機，對數是4。

    比如一臺2極電機，轉速n=60秒×50HZ/極對數1=3000轉。但這是同步轉速，異步電機，轉子轉速低于定子旋轉磁場轉速，所以，異步轉速還涉及到電機轉差率的因素，轉差率=（定子轉速-轉子轉速）/定子轉速，不同廠家生產的電機轉差率也不同，通常在10％以內，一般在4％左右。

    異步轉速和轉差率關系：N=(60F/P)×(1-S%)，所以2極電機異步轉速=3000×（1-4%）=2880轉左右。

    同樣算法，6極電機異步轉速=（60秒×50赫茲/極對數3）×（1-轉差率4%）=960轉左右。

電機極數在電機型號中就可以體現，比如電機型號：Y100L-6，就是6極電機。

---

三相異步電動機的結構

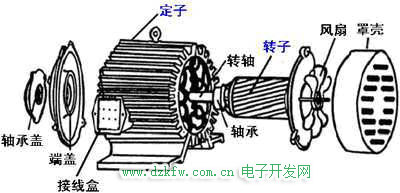

圖1  三相異步電動機的分解圖

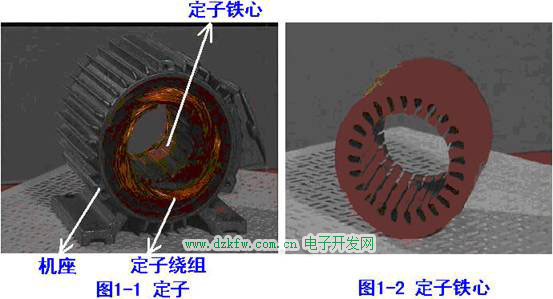

  (一)定子（靜止部分）

  1.定子鐵心: 定子鐵心的作用是作為電機磁路的一部分，并在其上放置定子繞組。



  2.定子繞組:定子繞組的是電動機的電路部分，通入三相交流電，產生旋轉磁場。

    主要絕緣項目有以下三種：
（1）對地絕緣

（2）相間絕緣

（3）匝間絕緣

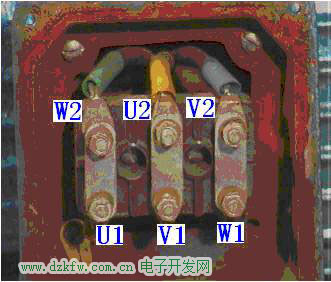

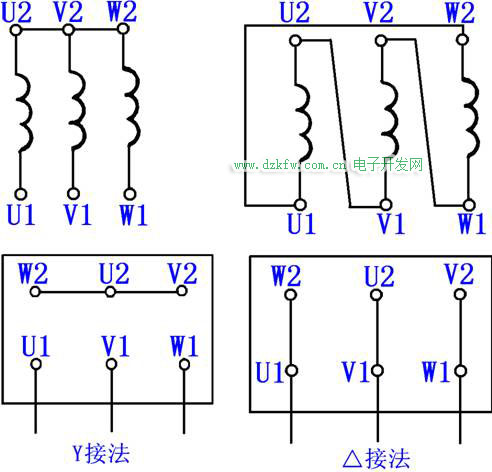

    定子三相繞組的接線方式：
（1）星形接法(Y接)

（2）三角形接法(△接)



   3.機座 

（二）轉子（旋轉部分）

   轉子是電動機的旋轉部分，包括轉子鐵心、轉子繞組和轉軸等部件。

   1.轉子鐵心

   作用:電機磁路的一部分，并放置轉子繞組。一般用0.5毫米厚的硅鋼片沖制、疊壓而成，硅鋼片外圓沖有均勻分布的孔，用來安置轉子繞組。

   2.轉子繞組

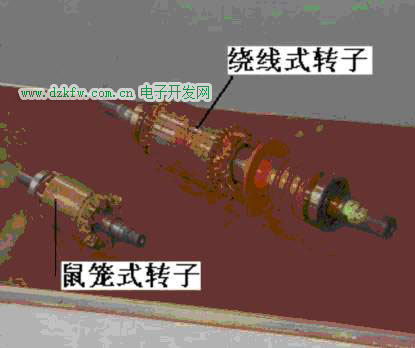

   作用是切割定子旋轉磁場產生感應電動勢及電流，并形成電磁轉矩而使電動機旋轉。根據構造的不同分為鼠籠式轉子和繞線式轉子。如圖1-5所示。

   （1）鼠籠式轉子：若去掉轉子鐵心，整個繞組的外形像一個鼠籠，故稱籠型繞組。小型籠型電動機采用鑄鋁轉子繞組，對于100KW以上的電動機采用銅條和銅端環焊接而成。如圖1-6所示。

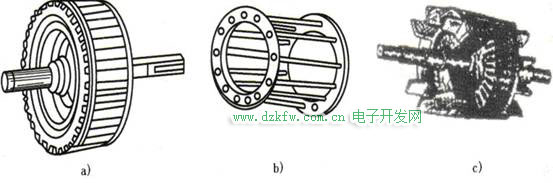

圖1-6籠型轉子

a）籠型繞組      b) 轉子外形     c) 鑄鋁籠型轉子

   （2）繞線式轉子：繞線轉子繞組與定子繞組相似，也是一個對稱的三相繞組，一般接成星形，三個出線頭接到轉軸的三個集電環（滑環）上，再通過電刷與外電路聯接，如圖1-7所示。

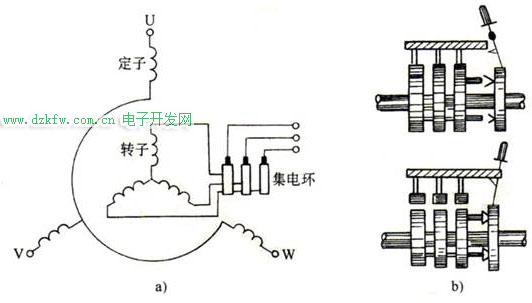

圖1-7繞線式轉子異步電動機的轉子接線示意圖

a）接線圖    b)提刷裝置

   3. 轉軸

     用以傳遞轉矩及支撐轉子的重量，一般由中碳鋼或合金鋼制成。
   （三）其它附件

   端蓋、軸承、軸承端蓋、風扇

   二.銘牌

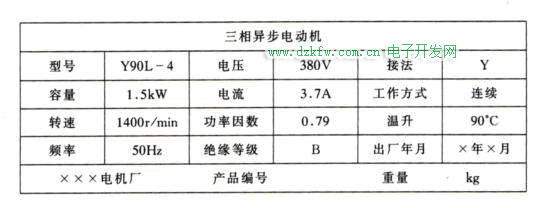

圖1-8 三相異步電動機銘牌

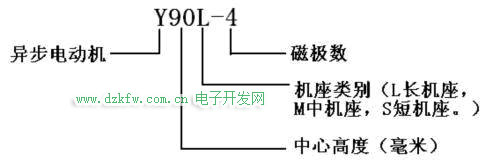

1.型號Y90L—4



2.額定功率PN   指電動機在額定運行狀態下運行時電動機軸上輸出的機械功率，單位為KW。



  式中，UN1、IN1、ηN、cosφN分別為電動機額定的線電壓、線電流、效率、功率因數。

 3.額定電壓UN1  指電動機在額定運行狀態下運行時定子繞組所加的線電壓，單位為V或KV。

 4.額定電流IN1  指電動機加額定電壓、輸出額定功率時，流入定子繞組中的線電流，單位為A。

 5.額定轉速nN   指電動機在額定運行狀態下運行時轉子的轉速，單位為r/min。

 6.額定頻率fN  我國規定工頻為50HZ。

 7.額定功率因數cosφN  指電動機在額定運行狀態下運行時定子邊的功率因數。

 8.接法  指電動機定子三相繞組與交流電源的聯接方法
