★交流電的渦流存在于電力變壓器、三相交流感應電動機、發電機等設備中，渦流看不見但它存在。



    凡是利用電磁感應原理是電氣設備中。渦流的存在主要影響交流電路中的電能的利用率。因?yàn)闇u流可以產生焦耳熱，產生的熱量與電流的平方成正比。而對于電動機、發電機、變壓器等應用，這種熱量普遍規律都是浪費電能。如果是三相交流電動機，由于定子線圈與轉子旋轉部分是利用氣隙來傳遞感應電動勢的，如果它們兩者之間的氣隙過大，則電機的空載運行電流會增加，嚴重后會使電動機發熱嚴重而燒毀定子線圈。這就是渦流過大造成的影響。

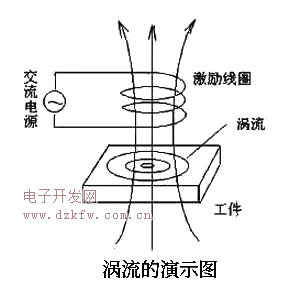

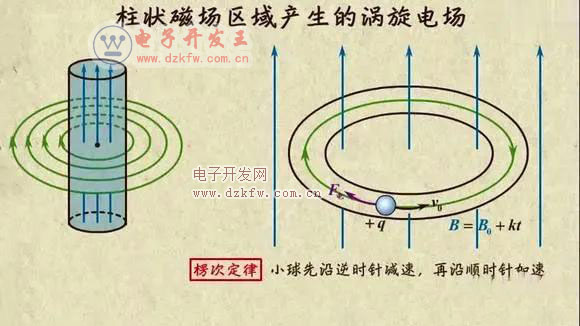

    ★交流電渦流是交流磁場作用下，附著在交流線圈中的磁芯由于電磁感應原理，會有磁力線穿過磁芯（或者說是硅鋼片），閉合線圈導體中會有電流通過，同時在硅鋼片中有磁力線通過。在于磁力線垂直的平面線上產生感應電流，該電流自動形成閉合回路（即渦流狀），所以稱為渦流。即任何導體在磁場強度或方向上發生變化的物質都可以產生渦流。渦流的大小與磁場的大小、線圈的截面積和磁通量的變化成正比，與導體的電阻率成反比（可閱讀楞次定律）。

    再者硅鋼片磁芯存在一定的電阻，故渦流的存在會導致硅鋼片磁芯發熱，造成了一部分電能的損耗。所以制造電機時還得將電機定子與轉子留有一點合適的間隙，間隙過大也不行。

    ♦三相交流異步電動機的結構

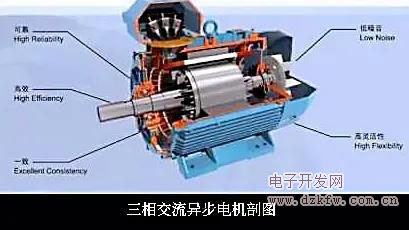

    三相交流異步電動機的主要部件見下圖所示。



    它由定子和轉子兩大部分組成。

    一、定子

    定子是指電動機的靜止部分。它主要由機座、定子鐵心、端 蓋、定子三相對稱繞組等組成。機座通常由鑄鐵或鑄鋼制成。機座內壓裝定子鐵心。定子鐵心是電動機磁路的一部分,為了減少鐵損耗,采用0.5毫米厚的硅鋼片疊成圓簡形,壓裝在機座內。

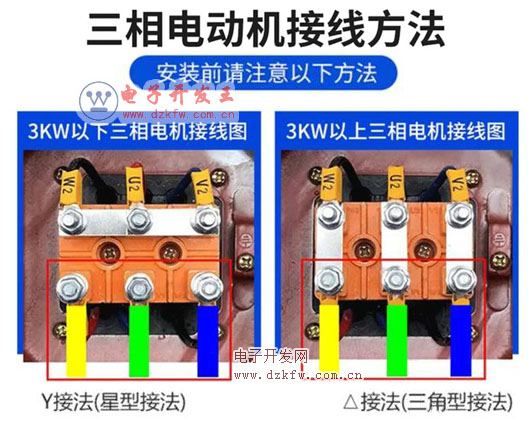

    在鐵心N內圓周上,沖有若干均勻分布的槽孔,用以嵌置定子三相繞組中,小型電動機的定子繞組,一般采用漆包線制成。異步機的三相對稱繞組共有6個出線端,每相繞組的起端和末端分別用U1、 V1、W1和U2、V2、W2表示,通常它們都從機座上的接線盒內引出。三相對稱定子繞組可以接成星形,也可以接成三角形,這要看電源的線電壓和繞組的額定電壓而定。例如電源的線電壓為380 v,電動機定子統組的額定相電壓為220 v,則繞組必須接成星形;如繞組的額定電壓為380 v,則繞組必須接成三角形。見下圖所示



    只有這樣,才能保證各相繞組在其額定電壓下工作。各相繞組的出線端在接線盒上的排列，有一定的規定。

    二、轉子

    轉子是電動機的旋轉部分,是由轉軸、轉子鐵心、轉子繞組、風扇等組成。

    轉子鐵心也是用0.5毫米厚的硅鋼片疊裝成圓柱體,中間壓裝轉軸,其外圓表面沖有若干均勻分布的槽孔，槽孔內安放轉子繞組。根據轉于繞組的不同結構形式,異步電動機又分為鼠籠式轉子和統線式轉于兩種形式。

    鼠籠式轉于鼠籠式轉子是在轉子鐵心槽內置入裸銅條,銅條的兩端分別焊接在兩個銅環上(也稱端環)，由于其繞組形狀與鼠籠相似,故稱為鼠籠式電動機。
