并聯負反饋放大器電路圖,電壓負反饋

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-14

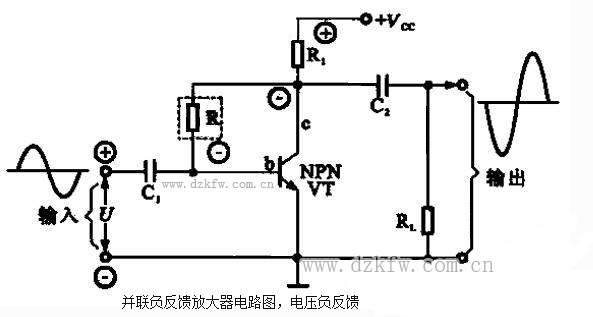

  下圖所示為常見并聯負反饋放大器電路圖。其中電阻器R為電壓負反饋元件,電阻器R的左端直接與輸入端相連,右端又直接與輸出端相連,將輸入與輸入回路聯系起來了。

并聯負反饋放大器電路圖,電壓負反饋

  首先,假設某瞬時輸入信號為正極(+),由于共發射極晶體管放大器輸出的電壓極性與輸入相反,所以輸入為負極(-)。通過反饋元件R,將負極性的反饋信號加到基極(b),與信號源假設極性相反,使電壓減小,所以反饋元件R為負反饋。然后,將放大器的輸出端對地交流短接,通過電容器C2晶體管集電極就會交流接地,此時就沒有信號通過負反饋元件R反饋到晶體管基極上,電路就不存在負反饋信號了,所以這是電壓負反饋電路。
