計算共集放大電路的靜態工作點與計算工射放大電路的靜態工作點類似。靜態工作點包括I_BQ、I_CQ、U_CEQ。分析方法仍然是首先根據基極回路，列出輸入回路方程計算I_BQ，利用I_CQ=βI_BQ，求得I_CQ，最后由集電極回路，列出輸出回路的電壓方程計算U_CEQ。

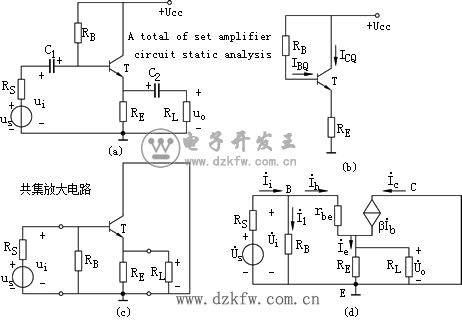

圖1 基本共集放大電路 A total of set amplifier circuit static analysis

由圖1(b)所示直流通路中，列出回路的KVL方程：

(1)

所以，由式（1）可計算出靜態工作點I_BQ

(2)

(3)

(4)
