運放輸入失調電壓是指輸入信號為零時，輸出端出現的電壓折算到同相輸入端的數值。

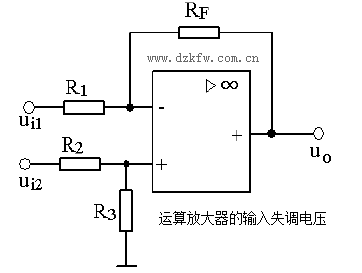

運放輸入失調電壓測試只要將運放連接成差分放大電路(也稱減法電路)，再將兩個輸入端短接之后接地即可。

為了方便測量，可設置較大的增益，如1001倍，輸出電壓除以1001就是輸入失調電壓。



取RF=R3=100kΩ，R1=R2=100Ω，將Ui1和Ui2同時接地，Uo/1001就是輸入失調電壓。
