雙穩態電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-4-21

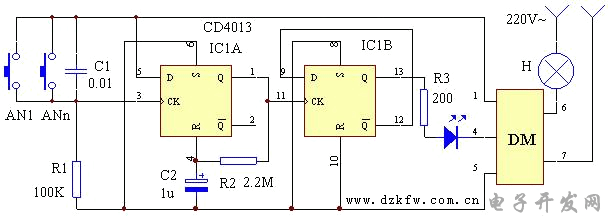

雙穩態控制電路的工作原理如圖。這里舉一個多地控制開關的例子,可供參考。假設負載是電燈,當按動按鈕AN1時,給了IC1“CP1”端一個正脈沖,使得IC1的Q1端輸出高電平,于是IC2的“CP2”端也隨之輸入一個正脈沖,其IC2的Q2端變為高電平,此時由于控制器DM的④腳與IC2的Q2端相連,自然也為高電平,信號燈H點亮。再次按動AN1,則IC2的Q2端又回復到低電平,控制器DM的④端亦變為低電平而將H關斷。這樣,每按動一次AN1就可改變一次H的工作狀態。

  該應用電路中使用了一塊雙D觸發器集成電路CD4013,這它的內部含有兩只D觸發電路,其中的一只D觸發電路用作脈沖展寬電路,其目的是為了防止因AN1的抖動使脈沖個數不確定;另一只D觸發器構成雙穩態觸發器。該電路用作節能燈的使用方法是:上樓時按動一下AN1,H點亮。進房后再按動一下ANn,此時H熄滅。它與單穩態節能燈不同之處是,從按動AN1至按動ANn的時間可以隨意,且不受時間和空間的限制。

雙穩態電路圖 CD4013

Tags:雙穩態電路圖,CD4013
