共射極放大電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2012-2-19

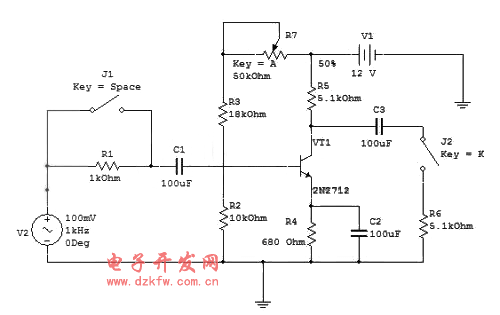

(1) 創建如圖所示的共發射極單管放大電路,其中電阻R和開關K用于輸入電阻測量,開關K2用于輸出電阻測量。
(2)接通電源,設置輸入信號源U2為0,調節電位器RP是三極管靜態工作電流ImA=1maA.

(3)測量放大電路的增益。

(4)在輸入端加入頻率1KHZ,幅度14.1421mv的正弦波信號ui,閉合開關J1短路電阻R,閉合開關J2接入負載電阻,用交流電壓表測量輸出電壓uo,記錄測量的數據,計算增益。輸出電壓ui=10mv 輸出電壓 uo=0.739v,放大器增益 =73.9
共射極放大電路

Tags:共射極放大電路,共射
