當電動機超載時，在一定的時間內及時切斷主電源電路實現(xiàn)過載保護，是制冷裝置中常采用的。圖5-12是采用熱繼電器的過載保護電路。

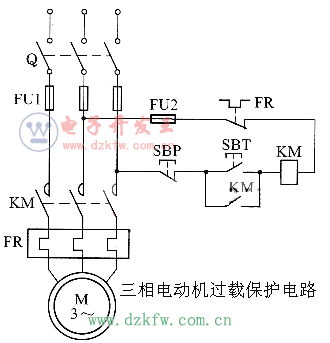

    圖5-12過載保護電路

    熱繼電器FR的發(fā)熱元件串接在主電路上，緊貼熱元件處裝有雙金屬片，當電動機過載，雙金屬片受熱彎曲到一定程度時便將脫扣器打開，從而使熱繼電器常閉觸點FR斷開，接觸器KM失電釋放，電動機立即停止運轉，達到過載保護的目的。
