防浪涌軟啟動電路

作者:佚名    文章來源:本站原創    點擊數:3489    更新時間:2013-7-17

防浪涌軟啟動電路

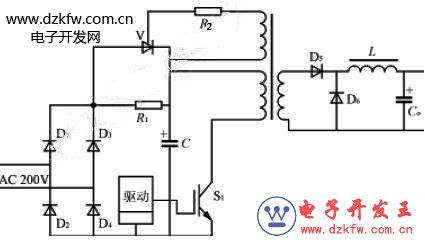

開關電源的輸 入電路大都采用電容濾波型整流電路,在進線電源合閘瞬間,由于電容器上的初始電壓為零,電容器充電瞬間會形成很大的浪涌電流,特別是大功率開關電源,采用 容量較大的濾波電容器,使浪涌電流達100A以上。在電源接通瞬間如此大的浪涌電流,重者往往會導致輸入熔斷器燒斷或合閘開關的觸點燒壞,整流橋過流損 壞;輕者也會使空氣開關合不上閘。上述現象均會造成開關電源無法正常工作,為此幾乎所有的開關電源都設置了防止流涌電流的軟啟動電路,以保證電源正常而可 靠運行。圖1是采 用晶閘管V和限流電阻R1組成的防浪涌電流電路。在電源接通瞬間,輸入電壓經整流橋(D1~D4)和限流電阻R1對電容器C充電,限制浪涌電流。當電容器 C充電到約80%額定電壓時,逆變器正常工作。經主變壓器輔助繞組產生晶閘管的觸發信號,使晶閘管導通并短路限流電阻R1,開關電源處于正常運行狀態。

采用晶閘管和限流電阻組成的軟啟動

圖1 采用晶閘管和限流電阻組成的軟啟動

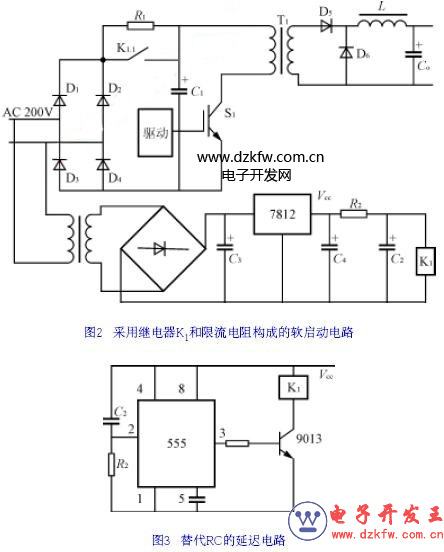

電路圖2是采用繼電器K1和限流電阻R1構成 的防浪涌電流電路。電源接通瞬間,輸入電壓經整流(D1~D4)和限流電阻R1對濾波電容器C1充電,防止接通瞬間的浪涌電流,同時輔助電源Vcc經電阻 R2對并接于繼電器K1線包的電容器C2充電,當C2上的電壓達到繼電器K1的動作電壓時,K1動作,其觸點K1.1閉合而旁路限流電阻R1,電源進入正 常運行狀態。限流的延遲時間取決于時間常數(R2C2),通常選取為0.3~0.5s。為了提高延遲時間的準確性及防止繼電器動作抖動振蕩,延遲電路可采 用圖3所示電路替代RC延遲電路。

采用繼電器K1和限流電阻構成的軟啟動電路

圖2 采用繼電器K1和限流電阻構成的軟啟動電路
圖3 替代RC的延遲電路
