聯鎖控制常用來保證使多臺電動機按一定的原則工作或停止。

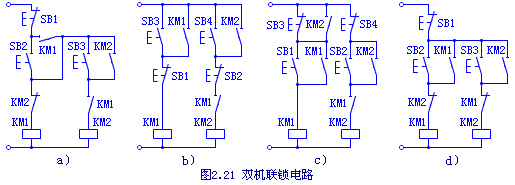

　　圖2.21所示為幾種雙機聯鎖的控制電路�！　　　　　　　　　　　　　　　　　　　　　　　�

　　圖a)的功能：?jiǎn)��?dòng)電機M1后才能啟動電機M2，同時停車。電路關鍵：將KM1的常開觸點串接在KM2的控制回路中。

　　圖b)的功能：?jiǎn)��?dòng)電機M1后才能啟動電機M2，可同時停車，但不允許M1單獨停車。電路關鍵：將KM1的輔助常開觸點串接在M2的控制線路中。

　　圖c)的功能：電機M1先啟動，電機M2后啟動，M2先停，M1后停。電路關鍵：把KM2的輔助常開觸點并接在KM1的停止按鈕兩端。

圖d)的功能：兩電動機不準同時工作，各自都可以實現啟動、停止。電路關鍵：用各自的輔助常閉觸點交叉串接在對方的控制線路中。

X62W銑床上的聯鎖控制線路

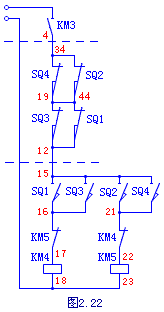

　　銑床工作時，不允許工作臺的各向進給同時接通，通常采用的聯鎖方案是：當兩個進給手柄同時扳動時，立刻切斷電源。圖2.22即為這種聯鎖控制線路。

　　其原理是：KM4、KM5是進給電機正反轉接觸器�，F(xiàn)假設縱向進給手柄已經扳動，即SQ1或SQ2已被壓下，則支路（34-44-12）被切斷，但（34-19-12）是接通的，故KM4或KM5仍能得電，縱向正常進給；如果再扳動橫向進給手柄使SQ3或SQ4也動作時，支路（34-19-12）也被切斷了，于是KM4或KM5將失電，進給運動自動停止。

　　KM3是主電機接觸器，只有KM3得電主軸旋轉后，進給電路才會接通；KM3失電則主軸電機停轉，進給電路斷開，從而防止工件或機床受到損傷。
