1．洗滌狀態

    在洗滌狀態時，牽引器松開剎車帶連桿，在剎車帶連桿扭簧的作用下，剎車帶連桿帶動剎車帶鎖緊輪轂，聯動棘爪撥動棘輪并帶動離合簧的一端旋轉一個角度，使離合套端的離合簧內徑擴大，而離合簧的另一端仍鎖緊在被單向軸承固定的外軸上，保持離合套端離合簧的內徑一直處于擴大狀態，使內軸帶動離合套可以在離合簧的腔體內自由轉動，完成洗滌動作。
　　
　　在此狀態中，力的傳輸過程如下：棘爪和棘輪脫開嚙合一電機通過三角帶將力傳遞到皮帶輪上。皮帶輪帶動傳動軸運動一傳動軸通過花鍵帶動行星齒輪組件運動并減速→行星齒輪組件通過花鍵配合帶動洗滌軸旋轉一洗滌軸帶動波輪轉動以完成洗滌動作。
　　
　　行星齒輪是機械齒輪傳動系統中典型的周轉輪系，其內部齒輪位置如下圖所示，齒輪1和齒輪3均稱為中心輪（又稱太陽輪），其中齒輪1就是傳動軸，齒輪3是齒圈，它和離合軸剎車盤脫水軸周向固定連接。

　　2．脫水狀態

    在脫水狀態時，剎車帶連桿在牽引器的拉動下帶動剎車帶，松開輪轂；同時，剎車帶連桿帶動棘爪與棘輪分離，離合套被離合簧鎖緊，傳動軸通過離合套、棘輪抱簧、離合軸在正轉方向固定，傳動軸、離合軸（包括剎車盤和脫水軸）、洗滌軸可以看作一個整體，行星齒輪不再起傳動作用，電機通過三角帶帶動軸總成整體轉動，即波輪、脫水桶同步順時針轉動，從而實現脫水功能。
　　
　　在此狀態中，力的傳輸過程如下：牽引器拉開排水閥和連桿一電機通過三角帶將力傳遞到皮帶輪上。皮帶輪帶動傳動軸運動→撥叉打開后，棘輪抱簧與離合套抱緊，當傳動軸帶動離合套旋轉時，抱簧抱緊離合套→抱簧另一端與離合軸抱緊，帶動其一起轉動。脫水軸帶動脫水桶轉動，以完成脫水動作。

    3.制動過程

    脫水桶制動分為正向制動和反向制動。
　　
　　反向制動要求制動力矩足夠大，能完全限制脫水桶的反向轉動。正向制動雖然不必完全限制脫水桶的正向轉動，但也不能不加限制，因?yàn)樵诓ㄝ喎崔D(zhuǎn)時，若脫水桶正轉，則會使波輪轉速下降，影響洗凈比。正向制動的第二個作用是，在脫水結束或在脫水過程中打開門蓋時，能迅速使脫水桶停止轉動，實現這一功能必須有合適的制動力矩。制動力矩不能太大，如果太大脫水桶停止太快會撞箱體；制動力矩也不能太小，太小脫水桶停止太慢，制動時間會很長。
　　

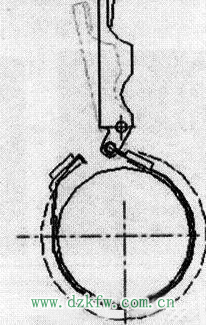

　　脫水桶的正向制動是由剎車帶來完成的，如下圖所示。當脫水結束后剎車或洗滌時，撥桿處于圖中實線所示位置，在撥桿扭簧的作用下，剎車帶和剎車盤抱合，產生摩擦力。扭簧的扭力大，產生的摩擦力就大。當反向旋轉時，由于撥桿不是剛性固定，此時撥桿處于虛線所示位置，剎車帶和剎車盤脫離，脫水桶能順利轉動，也就是說：剎車帶反向制動效果很差。一脫水桶的反向制動是由單向軸承實現的。單向軸承是在一個方向上可以自由轉動，而在另一個方向上鎖死的一種軸承。單向軸承的金屬外殼里，包含很多個滾軸，滾針或者滾珠，而其滾動座的形狀使它只能向一個方向滾動，而在另一個方向上會產生很大的阻力。
　　
　　脫水時，牽引器將撥桿打開，并同時打開撥叉，軸總成處于自由狀態，此時，脫水桶順時針進行脫水動作。在脫水狀態時，若電源被切斷，內外桶相碰，或者門蓋打開，牽引器會迅速復位，撥桿和撥叉也迅速復位。撥叉復位后，棘輪抱簧處于洗滌初始狀態，撥桿復位后剎車帶抱緊剎車盤，阻止軸總成繼續轉動，脫水動作停止。
