萬用表測量二極管正負極

大家都知道，一般二極管上都是有直接表示正負極的，當看到管殼上有白色線圈的那一段，便是負極。或者線腳較短的一邊為負極。但如果沒有這些特征怎么辦？

萬用表是電工手上都有的工具，使用萬用表的歐姆檔（測電阻）去測二極管的正負極電阻時，由于萬用表內接有電池，要注意到萬用表殼上標有“-”的接線端的黑表筆相連；表殼上標有“+”的接線端的紅表筆相接。電流是由紅表筆流出，而從黑表筆流回。另外應選用Rx1000的歐姆檔來測量，因?yàn)镽x1檔電流太大，Rx10K檔電壓太高，都容易損壞二極管，所以不宜選用。

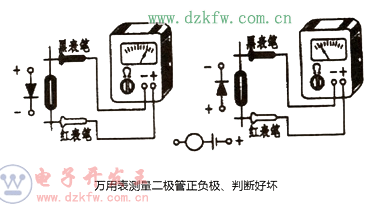

具體測試方法如右圖所示，將萬用表的兩個表筆分別接在二極管的兩個管腳。二極管的正向電阻很小，一般為幾十歐到幾百歐，而反向電阻很大，一般為幾十千歐到幾百千歐之間。如果在圖中的兩次測試，右側測試顯示電阻較小，左側測試顯示較大電阻，即可斷定右側紅表筆所接的管腳為二極管的正極，另一個管腳即為負極。

有些現代數字萬用表上面可能有二極管好壞判斷的檔位（通斷檔），將萬用表定在這個檔位進行測量若有讀數，則紅表筆一段為正極，若沒有讀數或顯示“1”，則黑表筆為正極。

二極管好壞判斷

依然是上面的使用萬用表電阻檔的測量方法來判斷。如果測出的正、反向電阻相差很大，測說明二極管的單向?qū)щ娦阅芰己茫蝗绻麥y(cè)量的兩次電阻值都很小或者都很大，則說明二極管已經失去了單向?qū)щ娦裕�及時存在質量問題的壞二極管。
