變頻器因故障運行導致保護功能動作后，立即跳閘，同時顯示故障代碼，變頻器外設跳閘報警指示電路會發出聲光報警，提醒工作人員對故障及時進行排除。

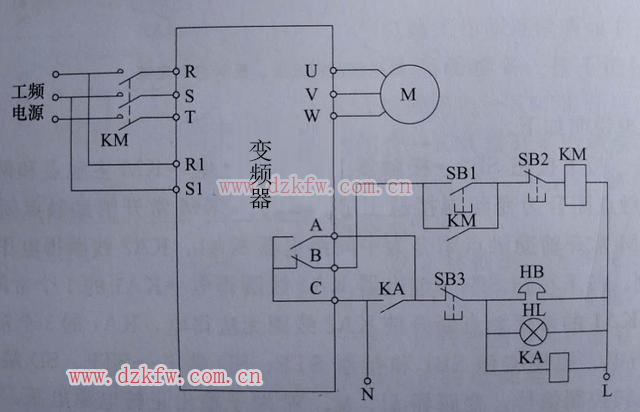

變頻器跳閘保護是指在變頻器工作出現異常時切斷電源，保護變頻器不被損壞，下圖是一種常見的變頻器跳閘保護電路。


變頻器A、B、C端子為異常輸出端，A、C之間相當于一個常開開關，B、C之間相當于一個常閉開關，在變頻器工作出現異常時，A、C接通，B、C斷開。電路工作過程說明如下。
一、供電控制
按下按鈕SB1，接觸器KM線得電，KM主觸點閉合，工電源經KM主點為頻器提供電源，同時KM常開軸助觸點閉合，鎖定KM線圈供電。按下按鈕SB2，接觸器KM線圈失電，KM線圈失電，KM主觸點斷開，切斷變頻器電源。

二、異常跳閘保護
若變頻器在運行過程中出現異常，A、C之間閉合，B、C之間斷開。B、C之間斷開使接觸器KM線圈失電，KM主觸點斷開，切斷變頻器供電；A、C之間閉合使繼電器KA線圈得電，KA觸點閉合，振鈴HB和報警燈HL得電，發出變頻器工作異常聲光報警。
按下按鈕SB3，繼電器KA線圈失電，KA常開觸點斷開，HB、HL失電，聲光報警停止。
