1.主回路端子的說明及接線
2.控制回路端子說明及接線

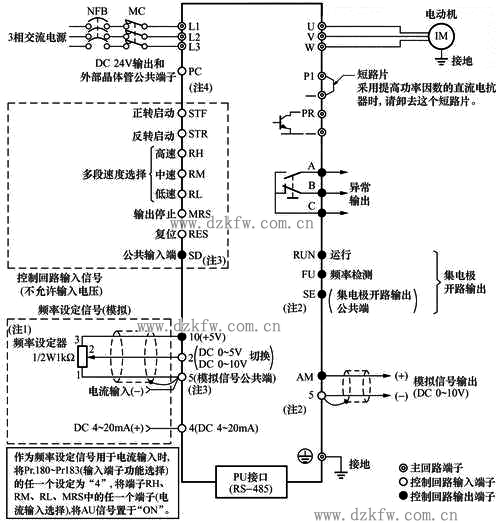

現在以三菱高性能、多功能的FR-E540為例來闡述。該系列變頻器的基本接線圖如下圖所示。


變頻器的基本接線圖1.主回路端子的說明及接線

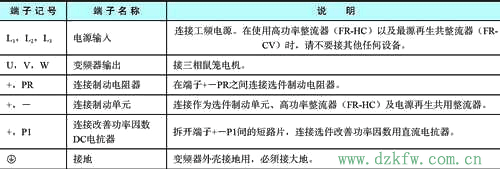

　（1）主回路端子的說明如下表所示：

主回路端子說明

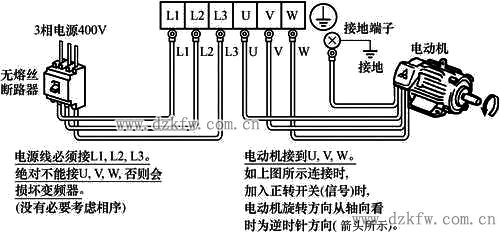

（2）主回路接線變頻器的主接線



①電源及電機接線的壓著端子，請使用帶有絕緣管的端子。
②電源一定不能接到變頻器輸出端上（U,V,W)，否則將損壞變頻器。
③接線后，零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻器清潔。在控制臺上打孔時，請注意不要使碎片粉末等進入變頻器中。
④為使電壓下降在2％以內，請用適當型號的電線接線。
⑤長距離布線時，由于受到布線的寄生電容充電電流的影響，會使快速相應電流限制功能降低，接于2次側的儀器誤動作等而產生故障。
⑥在端子＋,PR間，不要連接除建議的制動電阻器選件以外的東西，或絕對不要短路。
⑦變頻器輸入／輸出（主回路）包含有諧波成分，可能干擾變頻器附近的通訊設備（如AM收音機）。
⑧不要安裝電力電容器，浪涌抑制器和無線電噪聲濾波器（FR-BIF選件）在變頻器輸出側。這將導致變頻器故障或電容和浪涌抑制器的損壞。
⑨運行后，改變接線的操作，必須在電源切斷10分鐘以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。2.控制回路端子說明及接線

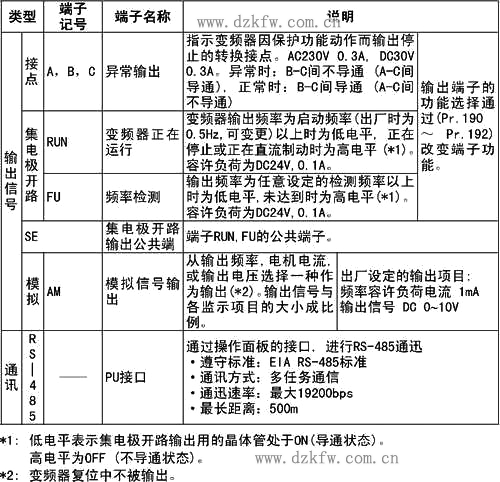

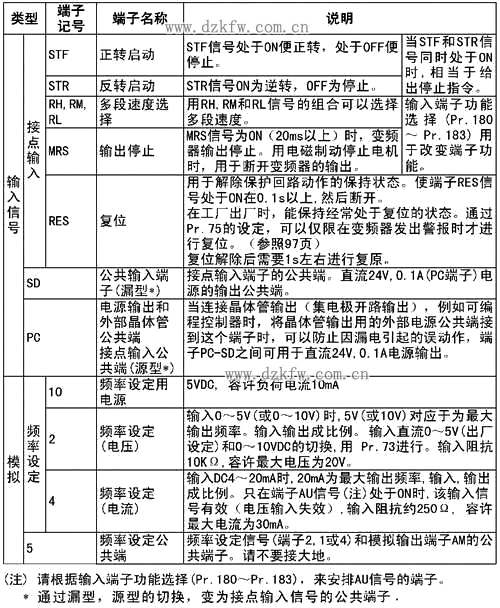

（1）控制回路端子說明
控制回路端子說明





（2）控制回路接線
控制回路接線說明如下：
①端子SD,SE和5為輸入出信號的公共端，這些端子不要接地。請不要把SD-5端子和SE-5端子互相連接。
②控制回路端子的接線應使用屏蔽線或雙絞線，而且必須與主回路，強電回路（含200V繼電器程序回路）分開布線。
③由于控制回路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的接點或使用雙生接點。
④控制回路的接線建議選用0.3mm2～0.75mm2的電纜。

　

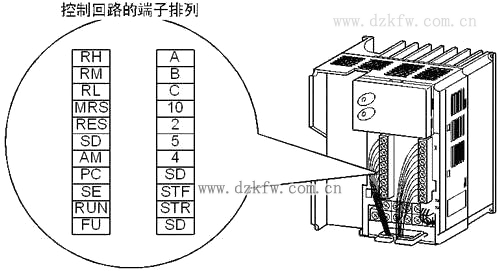

控制回路的端子排列
