ICL7660中文資料 管腳圖

ICL7660是Maxim公司采用CMOS工藝生產的小功率直流電源轉換器，也稱DC/DC電源轉換器。

特性

ICL7660的靜態電流典型值為170μA，輸入電壓范圍為1.5-10V（ICL7660A最高為12V），工作頻率為10 kHz，外圍元件只需兩只10μF的小體積電容。ICL7660空載效率高達99％以上，負載效率在95%以上。輸出電流10~20mA。

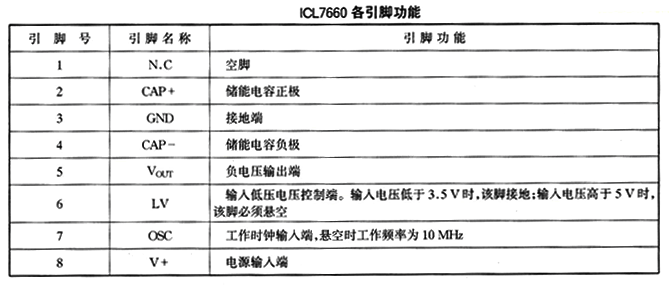

ICL7660提供DIP、SO，μMAX, TO-99等封裝形式。ICL7660中文資料管腳圖，內部電路與引腳功能如下：

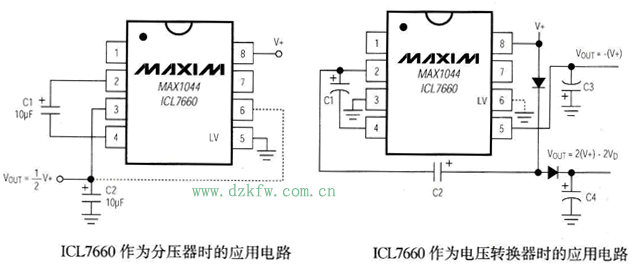

應用電路

ICL7660主要應用在需要從十5V邏輯電源產生一5V電源的設備中，如數據采集、手持式儀表（PDA、掌上電腦）、運算放大器電源、便攜式電話等。

ICL7660有兩種工作模式：轉換器、分壓器。作為轉換器時，該器件可將1 ．5一10 V范圍內的輸人電壓轉換為相應的負電壓；在分壓模式下工作時，它將輸入電壓一分為二。

ICL7660高效率直流電源轉換器

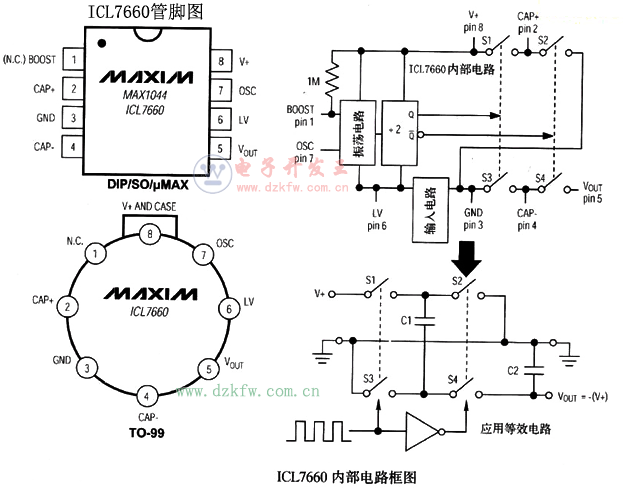

結合ICL7660內部電路和應用電路可以看出：在ICL7660工作周期的前半個周期，內部的電子開關Sl和S3閉合，S2和S4斷開，2,4腳之間所外接的電容C1兩端的電壓由輸人電壓充電到VINo在接下來的后半個周期，S1和S3斷開，S2和S4閉合。在電路電阻非常小的情況下，就會由C1放電在4腳,5腳外接的電容C2上，在C2兩端形成一VIN.

ICL7660的可替換型號：TC7662ACPA；MAX1044；5G7660
