W7812為三端固定正12V輸入的集成穩壓器,7812引腳圖如下圖所示.

 圖1 三端穩壓器7812引腳圖及外形圖

7812主要參數有：輸出直流電壓 U0＝＋12V，輸出電流 L:0.1A，M:0.5A，電壓調整率 10mV/V，輸出電阻 R0＝0.15Ω，輸入電壓UI的范圍15～17V 。因為一般UI要比 U0大3～5V ，才能保證集成穩壓器工作在線性區。

圖2 是用三端式穩壓器W7812構成的單電源電壓輸出串聯型穩壓電源的實驗電路圖。其中整流部分采用了由四個二極管組成的橋式整流器成品(也叫整流堆,型號為2W06),當然也可以自已用四個速流二極管(如,IN4001)組成。濾波電容C1、C2一般選取幾百～幾千微法。當穩壓器距離整流濾波電路比較遠時，在輸入端必須接入電容器C3（數值為0.33μF ），以抵消線路的電感效應，防止產生自激振蕩。輸出端電容C4(0.1μF)用以濾除輸出端的高頻信號，改善電路的暫態響應。

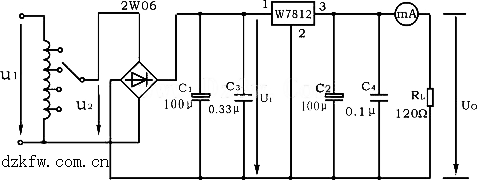

由7812構成的串聯型穩壓電源電路圖
