器件摘要：
M54HC273
M74HC273

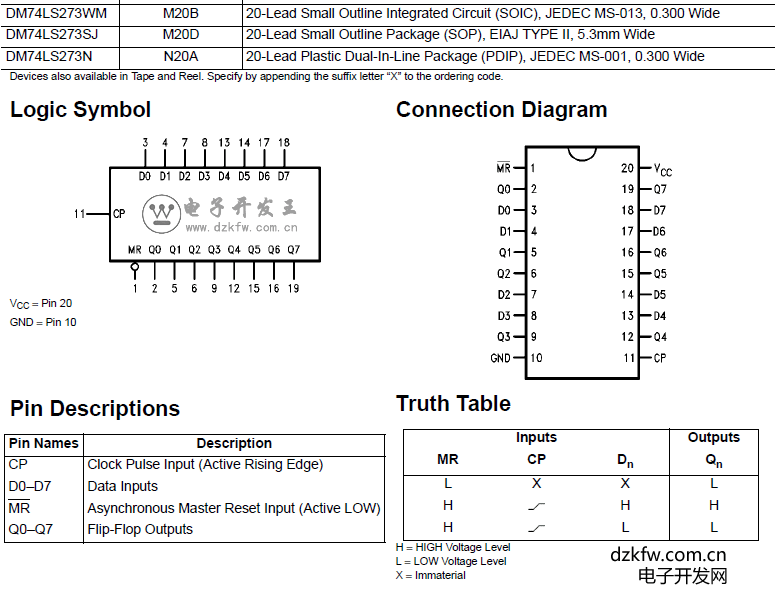

74273就是一個8位的數據鎖存器。
第1腳是復位腳，平時應保持高電平；低電平時1Q~8Q輸出全部低電平，同時內部寄存器全部清零。
1D~8D為數據輸入，在11腳（CLK）從低電平跳變到高電平時（即上跳沿），1D~8D被保存到74273寄存器中，同時1Q~8Q輸出對應1D~8D的電平。

第1腳保持高電平，第11腳為低電平、高電平、高電平到低電平跳變（下跳沿）這些狀態對輸出1Q~8Q及74273內部保存的數據無影響。
