鋸齒波發生電路圖解

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-09-27

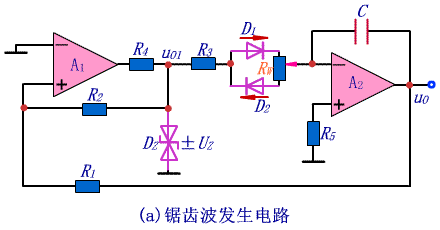

在三角波發生電路中,積分電路正向積分的時間常數遠大于反向積分的時間常數,或者反向積分的時間常數遠大于正向積分的時間常數,那么輸出電壓uO上升和下降的斜率相差很多,就可以獲得鋸齒波。利用二極管的單向?qū)щ娦允狗e分電路兩個方向的積分通路不同,就可得到鋸齒波發生電路,如圖所示。圖中R3的阻值遠小于Rw。

設二極導通時的等效電阻可忽略不計,電位器的滑動端移到最上端。

◆當uO1=+UZ時,D1導通,D2截止,輸出電壓uO隨時間線性下降;

◆當uO1=-UZ時,D2導通,D1截止,輸出電壓uO隨時間線性上升。

由于Rw>>R3,uO1和uO的波形如圖所示。

調整R1和R2的阻值可以改變鋸齒波的幅值;調整R1、R2和Rw的阻值以及C的容量,可以改變振蕩頻率;調整電位器滑動端的位置,可以改變uO1的占空比,以及鋸齒波上升和下降的斜率。
