資料編寫與整理：AVR獵手benladn911

問題現狀描述:
     如何在PCB中放置單位的 LOGO (單位徽標)?


處理問題方法:

1. 把LOGO 保存成 單色的 BMP 圖像.

2. 在PCB 界面下使用 Open\file 命令打開文件”C:\Program Files\Altium Designer     6\Examples\Scripts\Delphiscript Scripts\Pcb\PCB Logo Creator\”



3. 運行 DXP\run script…, 運行剛才導入的script 程序.

4. 在出現的窗口中選擇LOGO圖像

5. 點擊convert按鈕, 側把 BMP圖像轉換成PCB 中圖像.

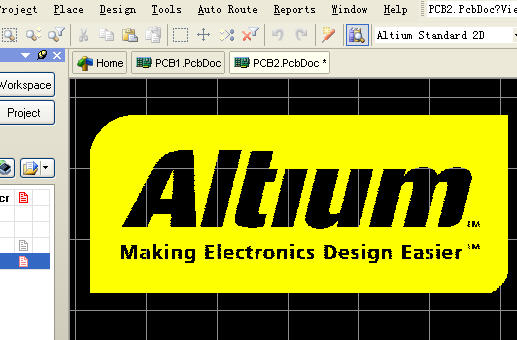

效果如下：

 (原文件名:1.jpg)
