五天學會Protel 99 SE: 第二天 學會從SCH到PCB的轉變

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-4-30

第一課:建立一個PCB文件,并且添加自動布線所必需的封裝庫

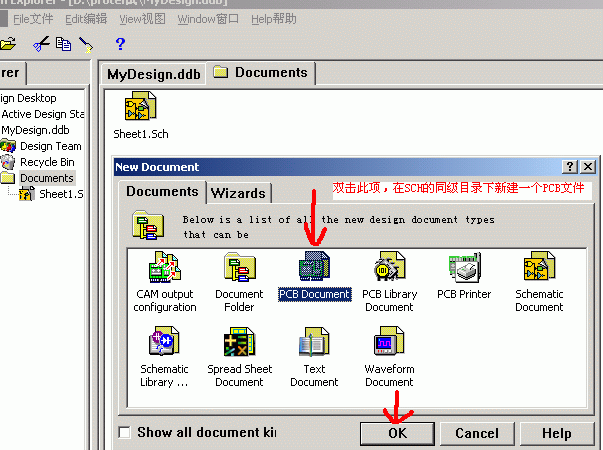

1.在Documents目錄下新建一個*.PCB文件,這樣做的目的是要讓*.SCH和*.PCB在同一目錄下

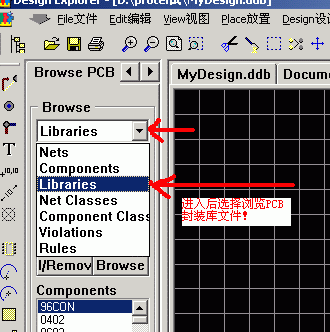

2.添加自動布線要用到的封裝庫

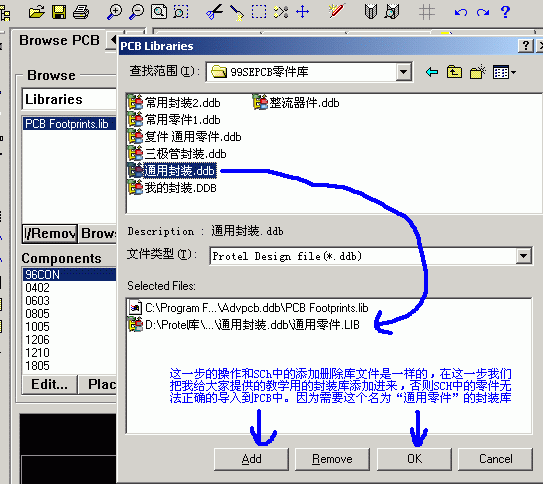

3.添加封裝庫

4.這是添加好后的效果

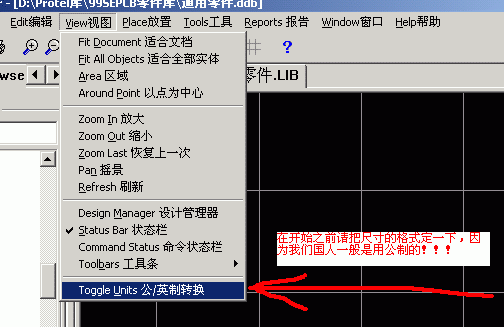

5.一定要把尺寸單位轉換一下,英制實在是不爽


第二課:把前面的SCH文件變成PCB板

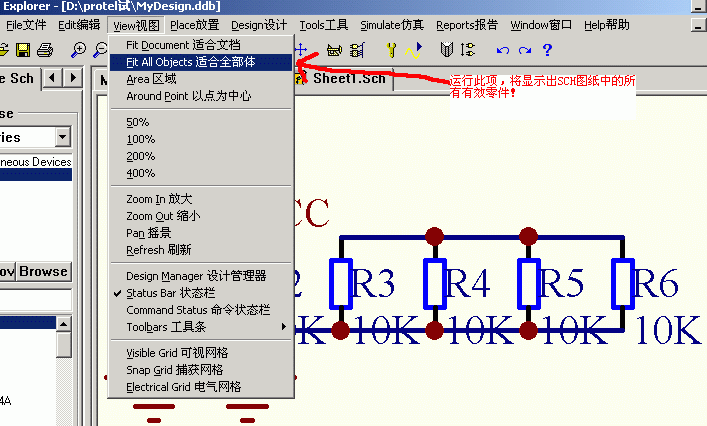

1.先看看SCH中都有什么零件

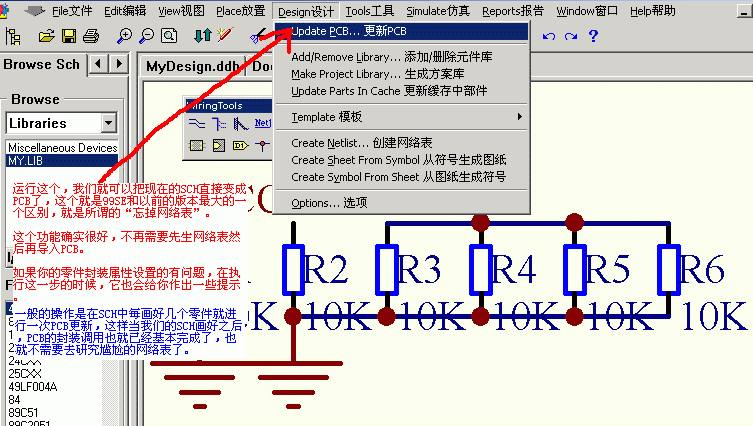

2.就是這個選項了,一個革命性的強大功能

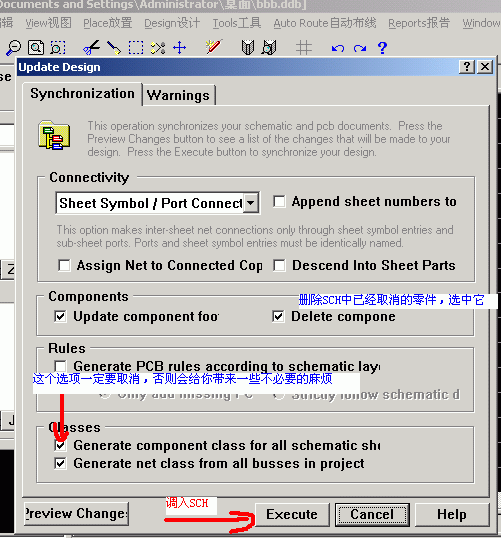

3.注意看一下中文注釋

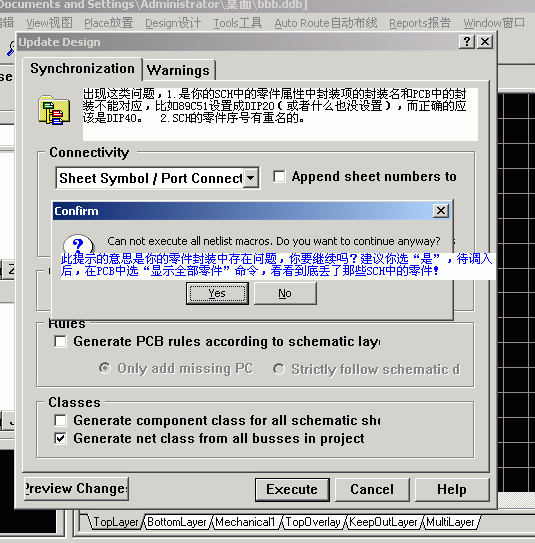

4.如果遇到這個問題,說明SCH的里面還存在小的問題,注意看中文注釋

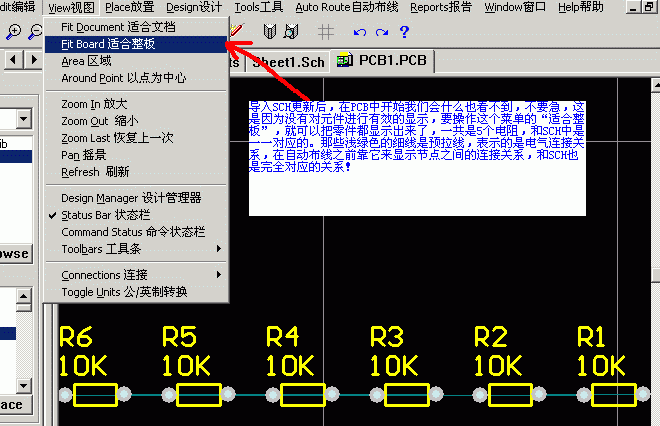

5.這是成功導入后的顯示方面的一些技巧

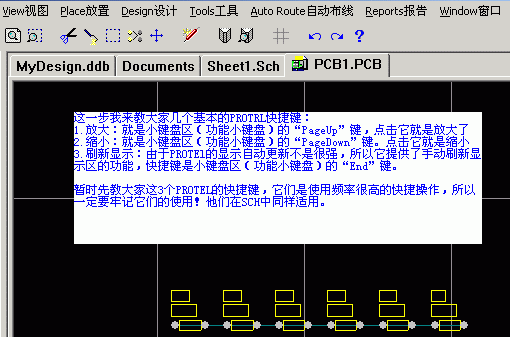

6.一些常用的技巧,補充一點,如要旋轉元件的話,只要用鼠標按住元件然后按壓鍵盤“空格鍵”即可

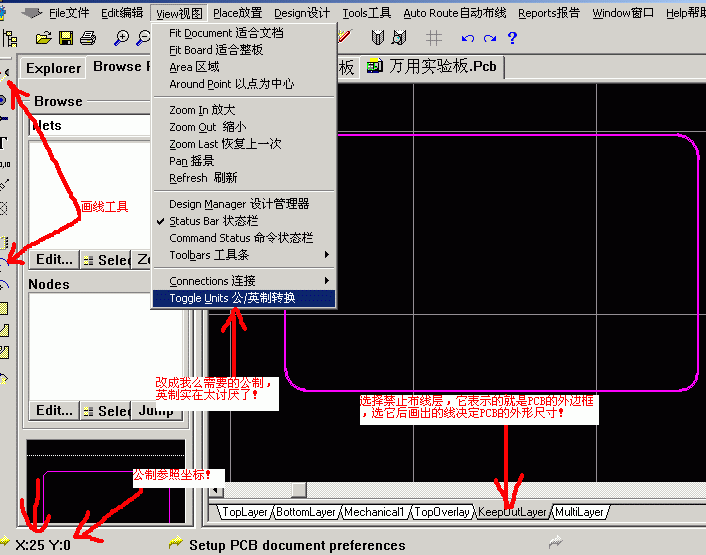

7.畫一個PCB的外型框

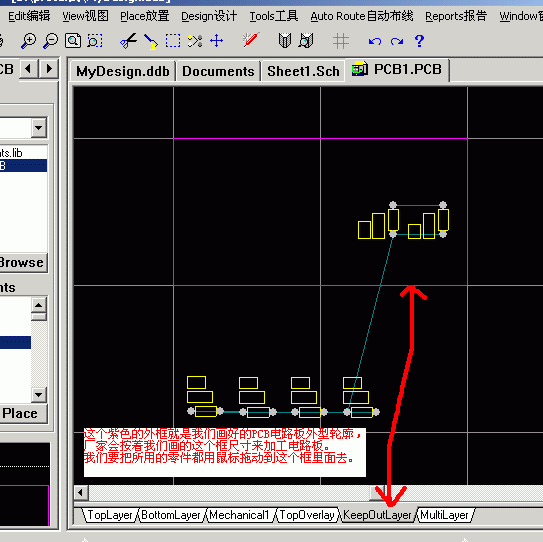

8.做一個自己要的外型框,然后把PCB零件封裝移動到里面去


[1] [2] 下一頁
