三極管開關電路是一種比較常見的基礎開關電路結構，在很多家用電器以及智能家居等領域應用非常廣泛。合理的利用三極管開關電路來完成一些電子電路的設計，能夠幫助工程師快速便捷的完成工作，因此對于新人工程師來說掌握三極管開關電路的應用特點是非常重要的。今天我們將會為大家介紹一種經典的門控點燈三極管開關電路設計，下面就讓我們一起來看看吧。

下圖所示的是一種目前得到廣泛應用的典型門控電燈三極管開關電路，這一開關電路是利用光敏三極管的特性來完成設計的。當使用者在夜間回家打開門后，室內電燈將會由此得到感應，并自動點亮。這一設計也同樣可以應用在樓道頂燈的設計中，當使用者開門外出時，樓道燈將會自動點亮，并持續40s后自動關閉。在白天，被控電燈不亮，夜間則開始工作。

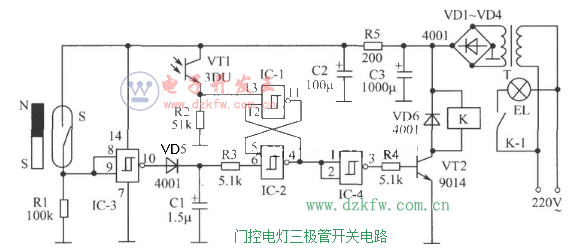

典型門控電燈三極管開關電路

在上圖所展示的門控電燈三極管開關電路中，我們可以看到，這一電路系統主要由門控開關、光控開關、延時電路、RS觸發器、執行電路和電源電路來組成。下面我們來看一下這一電路系統中的器件選型情況。這一系統中的集成電路IC，選用的是CMOS四施密特與非門CD4093。VT1選用3DU型光敏三極管。VT2選用S9014型晶體管，要求β≥60，在設計時如果找不到上述型號的晶體管也可用其他型號的NPN型硅管來代替，只要ICM≥100mA、PCM≥400mW即可代替使用。

本方案中的二極管選用1N4001或者2CP系列，而電源變壓器則選用的是3W、次級交流電壓4.5V的小型變壓器，只要能夠維持這一電路系統的正常運轉即可。這一三極管開關電路中的繼電器K選用工作電壓6V、工作電流≤30mA的小型直流繼電器。而觸點負荷則應當視所控制的照明燈泡功率而定，例如若選擇用40W燈泡進行門控電燈的照明，則觸點負荷≥0.2A×220V即可，也可幾組接點并聯使用以提高負荷能力。開關S選用常開接點干簧管，磁鐵選用與干簧管長度相當?shù)男�條形永久磁鐵。阻容元件按圖選取，無特殊要求。
