光電線性檢測電路原理圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2013-6-17

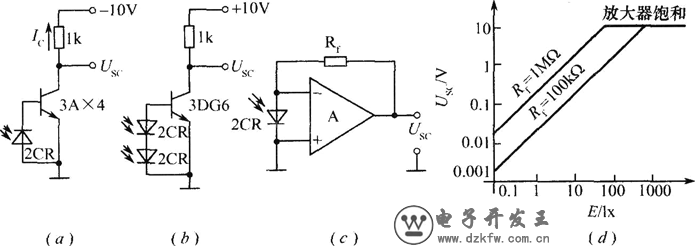

圖(A)、(B)為工作于線性區的光電流放大電路。圖(A)中的三極管必須用鍺管。因為光電池的最高開路電壓僅0.6V,而硅管一般要0.7V才導通。當光照產生的輸出電壓大于0.3V,三極管3AX4開始導通,輸出電壓Usc由-10V開始減小。由于3AX4的輸入阻值較低,可獲得較好的線性輸出。圖(B)采用兩只光電池串聯,三極管可用硅管。圖(C)所示的電路是與運算放大器相連,其等效負載電阻為零,因此運算放大器的輸出電壓等于硅光電池短路電流Isc與放大器反饋電阻Rf的乘積,即USc=IscRf,而且輸出有良好的線性,如圖(D)所示。
光電線性檢測電路原理圖
Tags:光電線性檢測電路,電路圖,線性
