電位器怎么接線?可調電位器接線圖

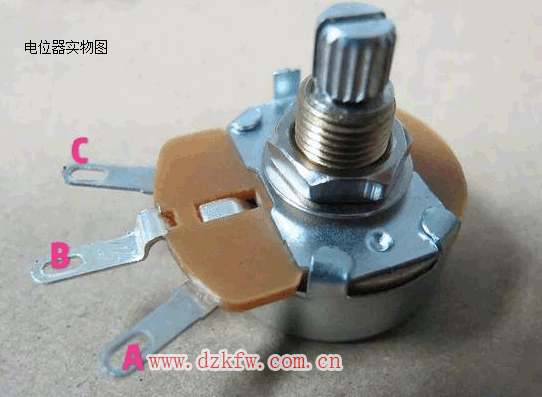

電位器就是一個滑動變阻器，通過改變滑動片與電阻體的接觸位置來調整B點的輸出電壓(請看下圖理解).



至于接線的話，A端點借參考電壓，C點接地，B點是輸出電壓。我們很多車的油門踏板就是一個電位器，我們就拿油門踏板來說吧。ECU輸出一個5伏的電壓到A點，同時，C點作為地。當我們踩下油門，由上圖可以看到，滑動片會靠近A端點，那么，B點對地電壓就升好，那么到節氣門執行器的電壓就高，節氣門開度變大，進氣量增加，功率輸出變大。
希望我的舉例對理解電位器有幫助！

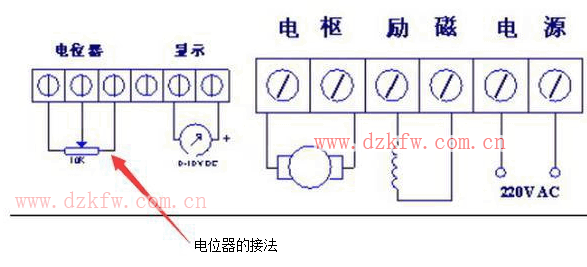

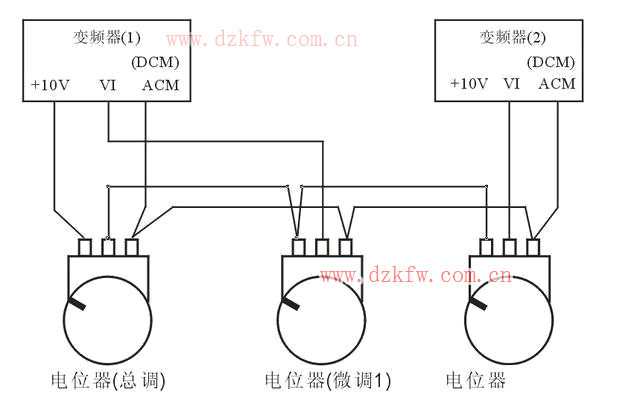

如圖所示作為轉速給定指令場合使用時，左旋到底與滑動端電阻為零的那端接系統參考點地（特殊情況例外）。避免加上運行信號電機即刻轉動造成不必要損失！另外補充下有時電位器兩端接正負電源的也有。比如運放調零，機械設備中的位置檢測等等。
