汽車傳動軸是汽車機械系統中的一種重要的連接部件,今天我們就給大家介紹一下汽車傳動軸工作原理及結構圖吧!

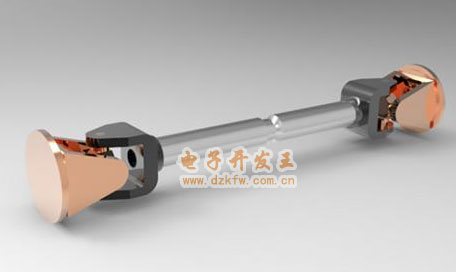

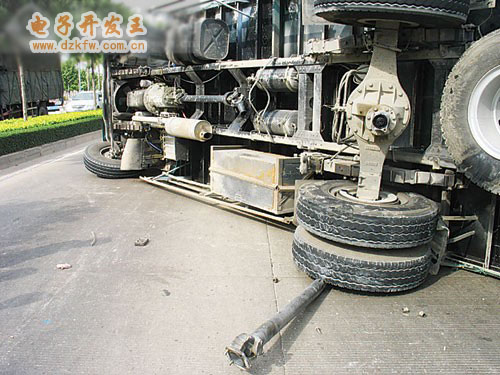

汽車傳動軸一般是一種可以連接或裝配,又可以移動和轉動的圓形部件,一般使用輕而抗扭性佳的合金鋼管制成,在組成上,通常由軸管、伸縮套和萬向節組成。汽車傳動軸是一個高轉速、少支承的旋轉體,它的動平衡十分的重要,一般傳動軸在出廠前都要進行動平衡試驗,并在平衡機上進行了調整。

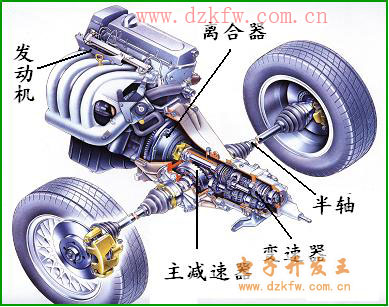

汽車傳動軸作為汽車傳動系統中的傳遞動力的重要部件,它可以與變速箱、驅動橋一起將發動機的動力傳遞給車輪,使汽車產生驅動力。通常專用的汽車傳動軸主要用在油罐車,加油車,灑水車,吸污車,吸糞車,消防車,高壓清洗車,道路清障車,高空作業車,垃圾車等車型上。

傳動軸工作原理

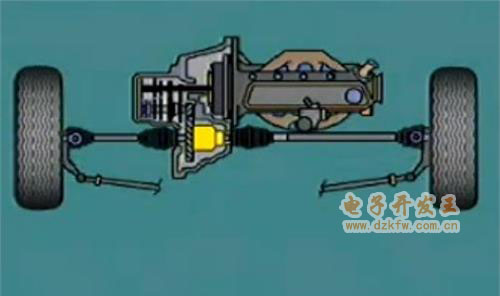

汽車傳動軸是通過軸管、伸縮套和萬向節三個重要組成部件,相互配合而進行工作的。傳動軸是萬向傳動裝置的傳動軸中能夠傳遞動力的軸,對前置引擎后輪驅動的車來說是把變速器的轉動傳到主減速器的軸,它可以是好幾節的,節與節之間可以由萬向節連接,萬向節是汽車傳動軸上的關鍵部件,既負責驅動又負責轉向的前橋半軸與車輪之間。



傳統結構的傳動軸伸縮套是將花鍵套與凸緣叉焊接在一起,將花鍵軸焊在傳動軸管上。新型的的傳動軸一改傳統結構,將花鍵套與傳動軸管焊接成一體,將花鍵軸與凸緣叉制成一體,此種傳動軸在凸緣花鍵軸外增加了一個管形密封保護套,在該保護套端部設置了兩道聚氨酯橡膠油封。

軸套大多都以銅制成,但亦有塑膠制的軸套,軸套多被放置于軸與承托結構中,而且非常緊貼承托結構,只有軸能在軸套上轉動,在裝配軸與軸套時,兩者間會加入潤滑劑以減少其轉動時產生的摩擦力。

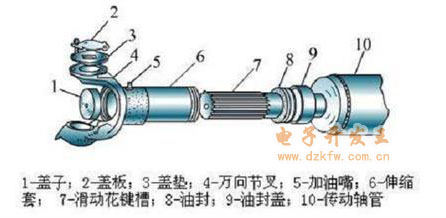

從上面的汽車傳動軸結構圖我們可以看出,汽車傳動軸可詳細分為蓋子,蓋板,蓋墊,萬向節叉,加油嘴,伸縮套,滑動花鍵槽,油封,油封蓋,傳統軸管等部分。

以上就是關于汽車傳動軸工作原理及結構圖的一些相關介紹了,對于汽車的這個重要連接部件,你是否更加熟悉了呢!
