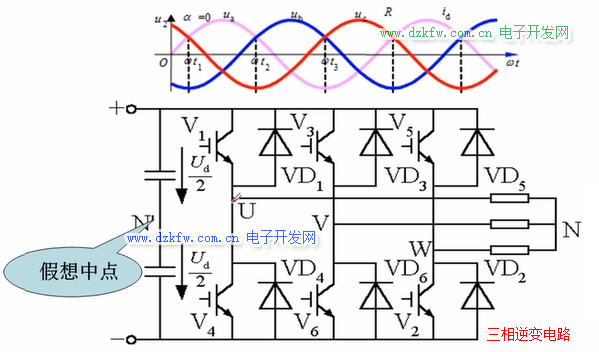

如上圖所示電路直流側我們?cè)黾右粋�(gè)假想中點N'。三相逆變電路的工作方式為180度導電方式：

• 每個橋臂導電角度為120度；

• 同一個半橋上下兩個橋臂交通導電，各相導電角度依次相差120度；

• 在任意瞬間有3個橋臂同時導通，每次變換都在相同相上下兩個橋臂之間進行，因此也被稱為縱向電流。

按照順序控制開關原件就可以得到輸出幅值為輸入電壓的一半，三相輸出的波形相同，只輸相位依次差120度。這樣就可以得到三相的交流電源。

在電路通斷控制中，為防止同一相上兩個開關器件同時導通引起直流側電源短路，必須先斷后通，即保留死區時間。
