該逆變器電路結構簡單，無需特制變壓器，輸出波形為方波。電路使用了一塊SG3524開關穩壓電源控制芯片，在本電路中將其應用為方波發生器，驅動功率管完成直流到交流電的逆變過程。SG3524是雙端輸出式脈寬調制芯片，雙列16腳直插式塑料封裝（DIP-16），工作電源電壓范圍8V~35V。

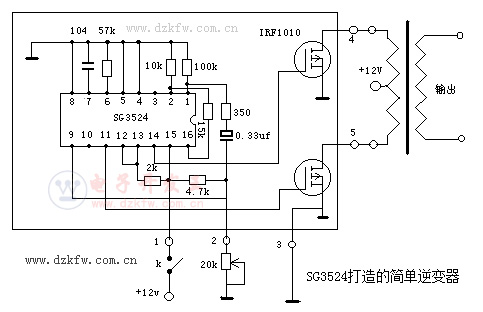

　　由SG3524芯片構建的逆變器電路如圖所示：

SG3524芯片組成的逆變器電路

　　電路中除SG3524外的關鍵元器件是場效應管和變壓器，兩只場效應管的選擇根據需要的輸出功率來定，型號要一致，若雙管的輸出功率達不到要求還可多只并聯。變壓器用一般的220V/2×12V工頻變壓器即可，功率也是根據實際需要決定。SG3524的方波振蕩頻率由6、7腳外接的電阻、電容決定，如若頻率不合適可調整此RC的值。
