開關電源工作原理分析及圖解 Switching power adapter

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-10-03

  開關電源就是用通過電路控制開關管進行高速的導通與截止。

  將直流電轉化為高頻率的交流電提供給變壓器進行變壓,從而產生所需要的一組或多組電壓!轉為高頻交流電的原因是高頻交流在變壓器變壓電路中的效率要比50HZ高很多.所以開關變壓器可以做的很小,而且工作時不是很熱!!成本很低.如果不將50HZ變為高頻那開關電源就沒有意義。

  開關電源的工作流程是:

  電源→輸入濾波器→全橋整流→直流濾波→開關管(振蕩逆變)→開關變壓器→輸出整流與濾波。

  交流電源輸入經整流濾波成直流

  通過高頻PWM(脈沖寬度調制)信號控制開關管,將那個直流加到開關變壓器初級上

  開關變壓器次級感應出高頻電壓,經整流濾波供給負載

  輸出部分通過一定的電路反饋給控制電路,控制PWM占空比,以達到穩定輸出的目的

  交流電源輸入時一般要經過厄流圈一類的東西,過濾掉電網上的干擾,同時也過濾掉電源對電網的干擾;

  在功率相同時,開關頻率越高,開關變壓器的體積就越小,但對開關管的要求就越高;

  開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭,以得到需要的輸出;

  一般還應該增加一些保護電路,比如空載、短路等保護,否則可能會燒毀開關電源。

  主要用于工業以及一些家用電器上,如電視機,電腦等

  開關電源原理圖分析

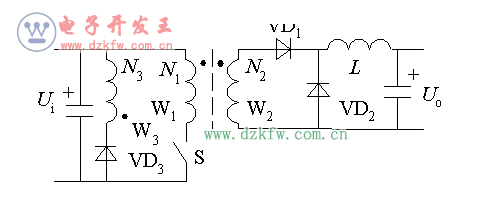

  1、正激電路

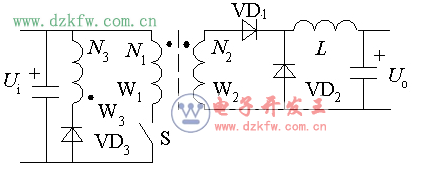

  開關電源正激電路

  電路的工作過程:

  a》 開關S開通后,變壓器繞組N1兩端的電壓為上正下負,與其耦合的N2繞組兩端的電壓也是上正下負。因此VD1處于通態,VD2為斷態,電感L的電流逐漸增長;

  b》 S關斷后,電感L通過VD2續流,VD1關斷.S關斷后變壓器的激磁電流經N3繞組和VD3流回電源,所以S關斷后承受電壓。

  c》 變壓器的磁心復位:開關S開通后,變壓器的激磁電流由零開始,隨著時間的增加而線性的增長,直到S關斷。為防止變壓器的激磁電感飽和,必須設法使激磁電流在S關斷后到下一次再開通的一段時間內降回零,這一過程稱為變壓器的磁心復位。

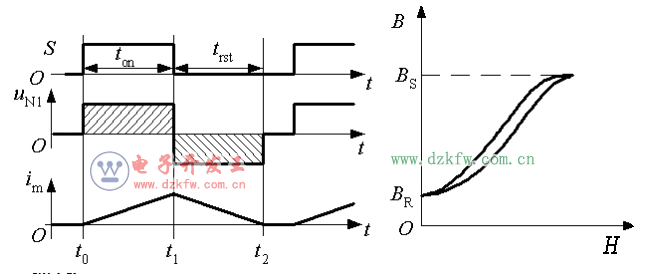

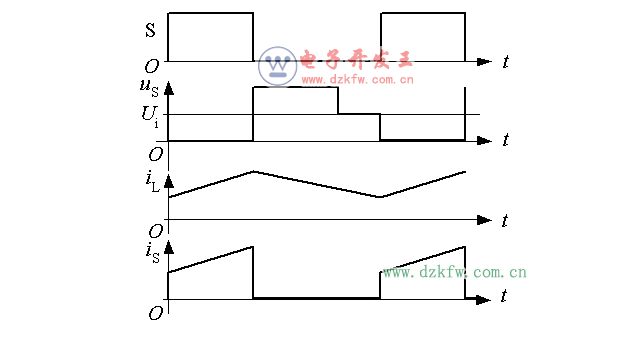

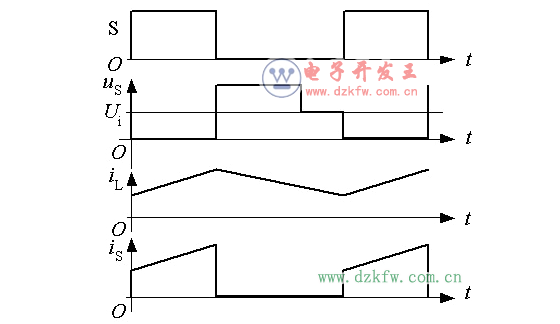

  正激電路的理想化波形:

  開關電源工作原理分析及圖解

  變壓器的磁心復位時間為:

  TIst=N3*Ton/N1

  輸出電壓:輸出濾波電感電流連續的情況下:

  Uo/Ui=N2*Ton/N1*T

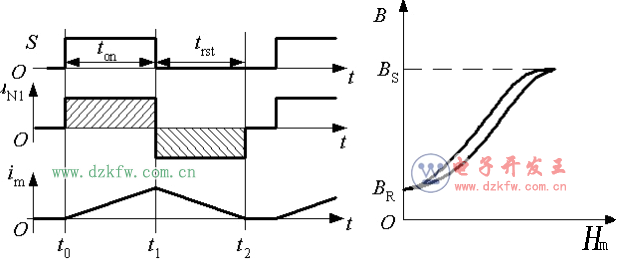

  磁心復位過程:

  開關電源工作原理分析及圖解

  2、反激電路

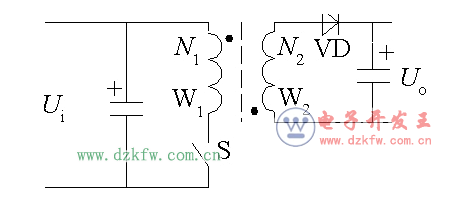

  反激電路原理圖

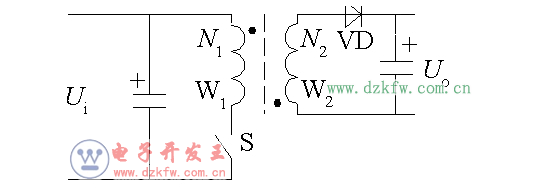

  開關電源反激電路圖

  反激電路中的變壓器起著儲能元件的作用,可以看作是一對相互耦合的電感。

  工作過程:

  S開通后,VD處于斷態,N1繞組的電流線性增長,電感儲能增加;

  S關斷后,N1繞組的電流被切斷,變壓器中的磁場能量通過N2繞組和VD向輸出端釋放.S關斷后的電壓為:us=Ui+N1*Uo/N2

  反激電路的工作模式:

  電流連續模式:當S開通時,N2繞組中的電流尚未下降到零。

  輸出電壓關系:Uo/Ui=N2*ton/N1*toff

  電流斷續模式:S開通前,N2繞組中的電流已經下降到零。

  輸出電壓高于上式的計算值,并隨負載減小而升高,在負載為零的極限情況下, ,因此反激電路不應工作于負載開路狀態。

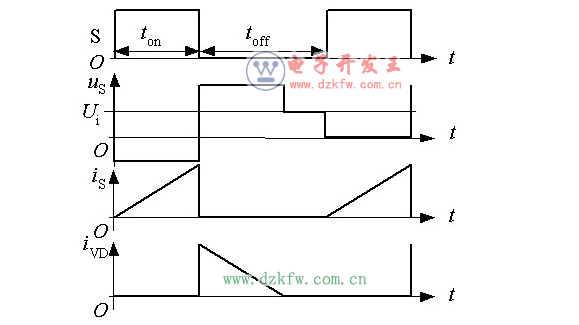

  反激電路的理想化波形

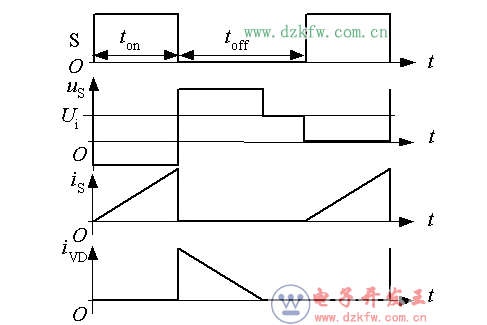

  開關電源反激電路的理想化波形

  開關電源工作原理分析及圖解

  開關電源工作原理分析及圖解

  開關電源工作原理分析及圖解

  開關電源工作原理分析及圖解

  開關電源工作原理分析及圖解
